ПРИМЕРЫ ПРИМЕНЕНИЯ: измерение (активное) радара, мобильной связи, мобильных телефонов, UMTS, цифровых беспроводных телефонов, башенных опор линий связи, WLan, Wifi, Bluetooth, СВЧ-диапазон и т.д.

?	Начальная модель	Промежуточная модель	Профессиональные модели			Для работы на улице

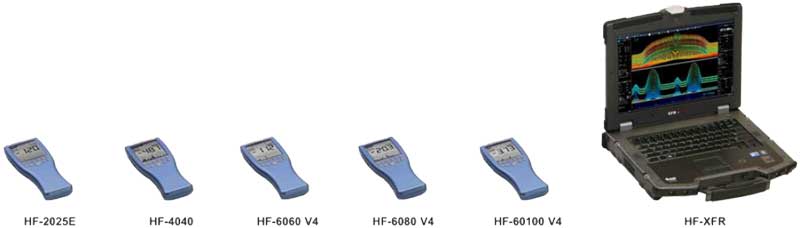

Технические характеристики базового устройства (1)	HF-2025E	HF-4040	HF-6060V4	HF-6080V4	HF-60100V4	НF-XFR

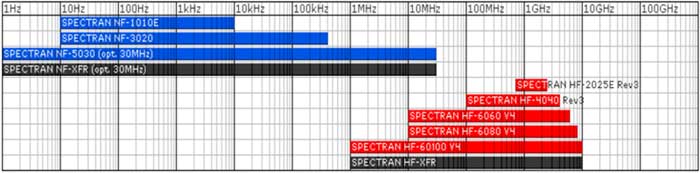

Диапазон частоты (мин.)	700 МГц	100 МГц	10 МГц	10 МГц	1 МГц	1 МГц
Диапазон частоты (макс.)	2,5 ГГц	4 ГГц	6 ГГц(2)	8 ГГц	9,4 ГГц	9,4 ГГц
Опциональный датчик максимальной мощности (максимально допустимая частота)(3)	2,5 ГГц	4 ГГц	6 ГГц(2)	8 ГГц	10 ГГц	10 ГГц
Отображаемый средний уровень шума(2)	-80 дБм	-90 дБм	-135 дБм (1Гц)	-145 дБм (1Гц)	-155 дБм (1 Гц)	-155 дБм (1 Гц)
Отображаемый средний уровень шума с предусилителем (Опция 020)(2)	–	–	-150 дБм (1Гц)	-160 дБм (1Гц)	-170 дБм (1 Гц)	-170 дБм (1 Гц)
Макс. мощность на ВЧ входе	0 дБм	0 дБм	+10 дБм	+10 дБм	+40 дБм(2)	+40 дБм(2)
Разрешение полосы пропускания (мин.)	1 МГц	100 кГц	10 кГц	3 кГц	200 Гц(2)	200 Гц(2)
Разрешение полосы пропускания (макс.)	50 МГц	50 МГц	50 МГц	50 МГц	50 МГц	50 МГц
ЭМС-фильтр 200Гц, 9кГц, 120кГц, 200кГц, 1,5МГц, 5МГц	–	–	–	–	да	да
Демодулятор	АМ	АМ/ЧМ	АМ/ЧМ	АМ/ЧМ/ФМ	АМ/ЧМ/ФМ/GSM	АМ/ЧМ/ФМ/GSM
Единицы измерения дБм, дБмкВ, В/м, А/м, Вт/м2 (дБмкВ/м и т.д. через компьютерную программу)	да	да	да	да	да	да
Детектор	СКВ	СКВ/мин/макс	СКВ/мин/макс	СКВ/мин/макс	СКВ/мин/макс	СКВ/мин/макс
Встроенный регистратор данных (объем памяти). Увеличивается до 1МВ (опция 001)	–	64к	64к	64к	64к	жёсткий диск
Минимальное время выборки	100 мс	100 мс	10 мс	10 мс	5 мс	5 мс
Погрешность (типичная)	±4 дБ	±3 дБ	±2 дБ	±2 дБ	±1 дБ	±1 дБ
Особенности
Дистанционное управление в реальном времени через USB	да	да	да	да	да	внутренне
Настройка калибровки (антенна, кабель, аттенюатор и т.д.)	да	да	да	Да	да	да
Вычисление предельного воздействия согласно ICNIRP, EN55011, EN55022 и т.д.	только ICNIRP	только ICNIRP	только ICNIRP	только ICNIRP	да	да
Расширенный полный диапазон ICNIRP	–	–	–	–	да	да
Подходит для предварительной проверки на ЭМС	–	–	–	–	да	да
Вычисление пределов в реальном времени с одновременным отображением процентного соотношения	–	да	да	да	да	программа анализатора
Развёртка во временной области и быстрая развёртка Zero-Span	–	–	да	да	да	да
Векторное измерение мощности (I/Q) и истинного СКЗ	–	да	да	да	да	да
Одновременное отображение частоты и мощности сигнала	да	да	да	да	да	программа анализатора
До 3 маркеров (показывая как частоту, так и напряжённость поля)	–	да	да	да	да	неограниченно
Показание маркера, регулируемое вручную с помощью колёсика	–	да	да	да	да	клавиатура и сенсорная панель
Функция написания, усреднения, удержания	без усреднения	без усреднения	да	да	да	и мин., макс.
Анализатор DECT и TimeSlot	да	да	да	да	да	да
Индикатор уровня звука (изменяет частоту звука в зависимости от уровня мощности)	–	–	да	да	да	–
Бесплатное обновление программного обеспечения (через Интернет)	да	да	да	да	да	да
Поддерживает программирование на языке псевдокода и С++	–	да	да	да	да	да
14-битный двойной ADC и DDC аппаратный фильтр	–	–	да	да	да	да
Высокопроизводительный процессор цифровой обработки сигналов 150 мипс	–	–	да	да	да	да
Большой многофункциональный жидкокристаллический дисплей с высоким разрешением (95 мм)	да	да	да	да	да	35,5 см TFT
Дисплей спектра (51х25 пикселей)	да	да	да	да	да	программа анализатора
50-сегментная гистограмма высокого разрешения (дисплей тенденций)	да	да	да	да	да	программа анализатора
Усовершенствованный более чёткий ЖК дисплей Aaronia (поколение 3d)	–	–	да	да	да	35,5 см TFT
Встроенное зарядное устройство (поддерживает опциональную батарею LiPo)	да	да	да	да	да	зарядка XFR
Встроенный динамик	пьезо	да	да	да	да	да
Разъёмы / Интерфейс
Вход SMA 50 Ом («мама»)	да	да	да	да	да	да
USB 1.1/2.0	да	да	да	да	да	2х
Аудиовыход (разъём 2,5 мм)	да	да	да	да	да	разъём 3,5 мм
Разъём зарядного устройства (макс. 12 В)	да	да	да	да	да	да
Поворотный переключатель (работа с меню и регулятором звука)	–	да	да	да	да	клавиатура и сенсорная панель
Разъём для штатива 1/4”	да	да	да	да	да	установка на машине
Комплект поставки
Миниатюрная стержневая сниффер антенна SMA	да	да	–	–	–	OmniLOG 90200
HyperLOG EMC направленная антенна LogPer (модель)	7025	7040	7060	6080	60100	60100 (чёрный)
Перезаряжаемая батарея Spectran 1300 мАч (встроена)	да	да	да	да	да	6-ячеистая батарея
Зарядное устройство и источник питания, включая набор международных адаптеров	да	да	да	да	да	набора адаптеров нет
Алюминиевый кейс для переноски с пеногонной защитой	да	да	да	да	да	–
Подробная инструкция на английском языке (на компакт-диске)	да	да	да	да	да	установлена
Программное обеспечение для ОС MAC-OS, Linux и Windows (на компакт-диске)	да	да	да	да	да	установлено
SMA инструмент	–	–	да	?	да	да
SMA адаптер	да	да	да	да	да	–
Доступные опции (за дополнительную плату)
Опция 001 (расширение памяти 1MB)	–	да	да	да	да	жёсткий диск
Опция 002 (высокоточный опорный термокомпенсированный кварцевый генератор 0,5 ppm)	–	–	–	–	да	установлено
Опция 020 (внутренний предусилитель с низким уровнем шума 15 дБ, переключаемый)	–	–	да	да	да	установлено
Опция 20х (широкополосный измеритель максимальной мощности в реальном времени)	да	да	да	да	да	да
Опция UBBV1 (внешний предусилитель 40 дБ 1 МГц-1 ГГц)	–	–	да	да	да	да
Опция UBBV2 (внешний предусилитель 40 дБ DC-8 ГГц)	–	–	да	да	да	да
Дополнительные принадлежности
Кабель USB (специальная экранированная ЭМС версия)	да	да	да	да	да	установлен
Литий-полимерная (LiPo) батарея питания 3000мАч	да	да	да	да	да	–
Автомобильный адаптер питания (работа или подзарядка от прикуривателя)	да	да	да	да	да	–
Резиновый защитный кожух (для использования на улице)	да	да	да	да	да	–
Рукоятка пистолетного типа / миниатюрный штатив	да	да	да	да	да	–
Жёсткая многофункциональная рукоятка пистолетного типа	да	да	да	да	да	–
Алюминиевый штатив (большой)	да	да	да	да	да	–
Блокиратор постоянного тока (защищает вход от напряжения постоянного тока)	да	да	да	да	да	да
Аттенюатор 20 дБ (обеспечивает более высокое максимальное напряжение до 2 В)	да	да	да	да	да	да
Набор пробников ближней зоны поля PSB1 (пассивные)	–	–	–	–	да	да
Набор пробников ближней зоны поля PSB2 (активные, включая предусилитель UBBV2)	–	–	–	–	да	да
Активный дифференциальный пробник ADP1 (измерение электропроводности)	–	–	–	–	да	да
SMA кабель с малыми потерями, 5м или 10м	да	да	да	да	да	да
Калибровочный резистор (требуется для калибровки уровня шума, SMA)	–	–	да	да	да	да
Сертификат калибровки	да	да	да	да	да	да
Жёсткий пластиковый кейс для переноски	да	да	да	да	да	–

(1) Новое поколение анализаторов спектра в реальном времени до 80 ГГц V5 уже в разработке.
Ориентировочные технические характеристики от 01.07.2012. Серии V4 и XFR доступны с самой последней бета версией программного обеспечения. Бета версия программного обеспечения постоянно усовершенствуется. Некоторая функциональность может быть ограничена и не полностью соответствовать техническим характеристикам (бета версия). Регулярно проверяя обновления на нашем веб-сайте, вы всегда сможете обновлять свой измерительный прибор. Как только будет выпущено программное обеспечение версии V1.0, будут доступны все функции. Диапазон, чувствительность и погрешность могут изменяться в зависимости от частоты, настройки, антенны и используемых параметров. Точность данных основывается на калибровочном эталоне Aaronias в определённых испытательных условиях. Если не указано иначе, данные технические характеристики действительны при соблюдении следующих условий: температура окружающей среды 22 ±3?°C, относительная влажность воздуха 40% – 60%, непрерывный сигнал (CW), определение среднеквадратичного значения.
Отображаемый средний уровень шума V4 и XFR при 3,6009 ГГц. Максимальная чувствительность приборов 3 версии: -90 дБм при 2,2 ГГц.
⁽²⁾ Стандарт: +20 дБм. +40 дБм только с опциональным аттенюатором 20 дБ. Стандарт: 1 кГц. Только с помощью опции 002 опускается до 200 Гц.
⁽³⁾ В зависимости от частоты опция 20x обеспечивает чувствительность до -50 дБм и макс. +10 дБм, с помощью опционального аттенюатора 20 дБ до +30 дБм.
