Особенности:

• 6-разрядный встроенный частотомер, счетчик реального времени;
• Сохранение: 4 группы опорных сигналов, 20 групп настроек, 20 сохраненных сигналов;

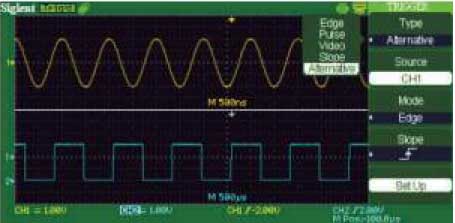

• Пять режимов синхронизации: по фронту, импульсу, видеосигналом, по скорости нарастания/спада, попеременно;
• 4 типа сохранения данных: данные настроек, данные сигнала, растровые изображения, файл CSV
• Уникальная функция цифровой фильтрации и записи сигнала;
• Дисплей даты и времени в реальном времени;
• Поддерживает 12 языков, встроенная справочная система, функция сохранения и вывода данных на печать одной кнопкой.

  Технические характеристики

  Характеристики	SDS1304CFL/ SDS1302CFL	SDS1204CFL/ SDS1202CFL	SDS1104CFL/ SDS1102CFL	SDS1074CFL/ SDS1072CFL
  Полоса пропускания	300 МГц	200 МГц	100 МГц	70 МГц
  Каналы	4 канала + канал внешней синхронизации
  Частота дискретизации в реальном времени	1 Гвыб./с – на канал; 2 Гвыб./с – объединение двух каналов
  Эквивалентная частота дискретизации	50 Гвыб./с
  Объем памяти	24 000 на канал
  Время нарастания	<1,2 нс	<1,7 нс	<3,5 нс	<5,0 нс
  Входной импеданс	1 МОм // 13 пФ, 50 Ом
  Диапазон, с/дел.	2,5 нс/дел…50 с/дел.			5 нс/дел…50 с/дел.
  Вертикальная чувствительность	2 мВ/дел…5 В/дел. (с шагом 1-2-5)
  Вертикальное разрешение	8 бит
  Дисплей	цветной жидкокристаллический TFT дисплей (480х234), 17,8 см
  Связь по входу	открытый, закрытый, заземление
  Максимальное входное напряжение	±400 В (Впик-пик)
  Запуск синхронизации	по фронту, длительности импульса, видеосигналом, скорости нарастания/спада и попеременно
  Режимы синхронизации	автоматически, ждущая, однократно
  Источник синхронизации	канал 1, канал 2, канал 3, канал 4, внешний, внешний/5, сеть электропитания
  Сохранение/Воспроизведение	4 группы опорных сигналов, 20 групп записанных сигналов, 20 групп внутренних настроек
  Сохранение во внешнюю память	растровое изображение, CSV, сигнал, настройка

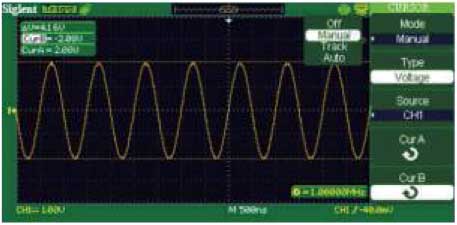

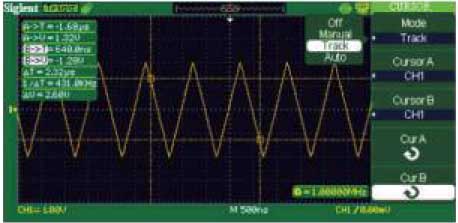

  Курсорные измерения	вручную, автоматически, слежение
  Выборка	в реальном времени, эквивалентная
  Усреднения	4, 16, 32, 64, 128, 256

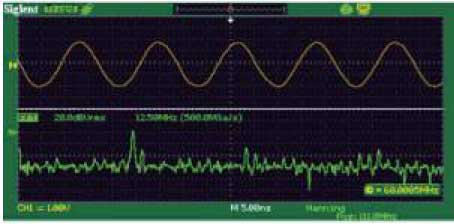

  Математические функции	сложение, вычитание, умножение, деление, БПФ, инвертирование БПФ: окно Ханнинга, Хэмминга, Блэкмена, прямоугольное; точки выборки: 1024 точки
  Режим XY	Фазовая погрешность: ±3° Частота дискретизации: 10 квыб./с…1 Гвыб./с (с шагом 1-2-5)
  Цифровой фильтр	высокочастотный, низкочастотный, полосовой, режекторный

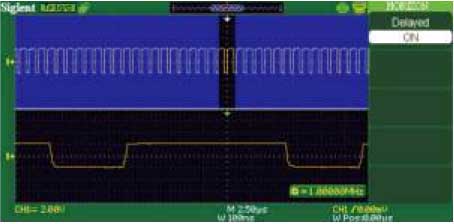

  Модель дисплея	основной, окно, окно масштабирования, качение, XY
  Дисплей меню	2 с, 5 с, 10 с, 20 с, бесконечно
  Язык дисплея	русский, упрощенный китайский, традиционный китайский, английский, арабский, французский, немецкий, испанский, португальский, японский, корейский, итальянский
  Источник питания	100…240 В AC, 47…440 Гц, макс. 50 ВА
  Размеры и масса	336 x 152 x118 мм, прибл. 4,5 кг

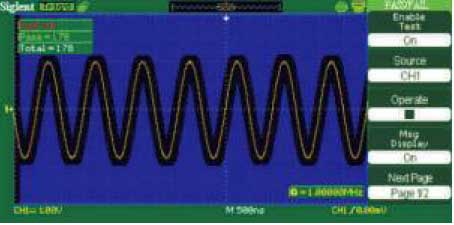

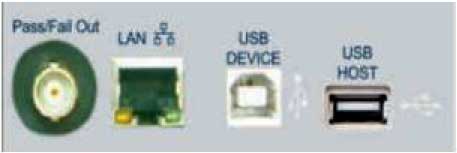

  Соединения	двойной разъем USB, разъем USB для принтера, LAN, интерфейсный модуль Pass/Fail
  Стандартные принадлежности	Пробник (1:1, 10:1) Problex2, программное обеспечение EasyScope 3.0, шнур питания, кабель USB, руководство по эксплуатации, пакет программ EasyDsoLib
  Дополнительные принадлежности	Коаксиальный кабель BNC, кабель RS-232, набор разработчика программного обеспечения EasyDsoLib (бесплатно)
