Измерение температуры в области медицины

В настоящее время медицинское оборудование переживает бурное развитие и это требует увеличения производства комплектующих деталей. В связи с этим компания Optris GmbH занимается постоянным улучшением и усовершенствованием своих датчиков бесконтактного измерения температуры.
Зачастую медицинские приборы являются небольшими по размеру, поэтому конструкция датчиков температуры является решающим фактором. Из-за постоянного взаимодействия с клиентами компания Optris смогла оптимизировать пирометр Optris CS LT под использование с медицинским оборудованием.
Благодаря своей длине (всего 87мм) и диаметру (12мм), Optris CS LT великолепно подходит для использования с самыми маленькими медицинскими приборами. Пирометр Оptris CSmed LT – это специальная версия прибора. Он предлагает заказчику большие преимущества: короткий соединительный кабель с разъёмом. Этот разъём позволяет легко и просто подключать и отключать термометр, например для проведения регулярных калибровок. |
|

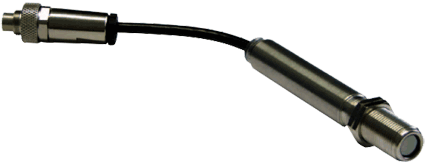

 Рисунок 1: Инфракрасный термометр optris CSmed LT с разъёмом для простого подключения и отключения |
Контроль температуры в области криотехнологии
Пирометр Optris CS LT находит своё применение в такой области медицины, как криотехнология. Криотехнология также известна как технология низких температур. Она используется для создания низких температур в диапазоне приблизительно до -150°С.
Эта технология используется для лечения холодовым шоком. Терапия холодовым шоком применяется для лечения спортивных травм, опухолей, воспалений, ушибов или ригидности мышц, а также отёков, гематом или рубцовой ткани. Она позволяет быстрее снять воспаление и уменьшить боль.
Один из заказчиков медицинского оборудования Optris использует газовые баллоны с СО2 для лечения последствий теплового удара. Сжиженный газ СО2 подаётся из баллона под давлением 1-2 бара и воздействует на кожу как сухой лёд. Во время этого процесса поверхность кожи пациента в течение 30 секунд охлаждается с 32°С до 2°С-4°С. Чтобы не переохладить кожу и не нанести вред пациенту, необходимо постоянно контролировать температуру этого процесса. |
|
 Рисунок 2: Контроль температуры поверхности кожи во время терапии холодовым шоком для лечения, например, ригидности мышц. |
Для удобства контроля температуры поверхности кожи пирометр Optris CS LT встроен в пистолет силовой головки, и измеренное значение температуры поверхности отображается на дисплее. Благодаря широкому диапазону температуры от 40 °С до 1030 °С пирометр Optris CS LT великолепно подходит для контроля процесса терапии холодовым шоком. Точное определение температуры позволяет избежать повреждения кожи.
Высокотемпературное формообразование стоматологических изделий
Важным моментом применения инфракрасных датчиков температуры в области медицины является возможность встраивания инфракрасных термометров в устройства высокотемпературного формообразования, которые используются для производства стоматологических изделий.
 Рисунок 3: Капа как пример конечного продукта после процесса высокотемпературного формообразования |
|
Примером может послужить клиент компании Optris, который производит оборудование высокотемпературного формообразования для стоматологических лабораторий. С помощью такого оборудования производятся индивидуальные капы, которые используются в качестве защиты зубов в спорте.
Перед формообразованием капы (полимерная плёнка) инфракрасные излучатели нагревают изделие до определённой температуры, и оно проходит тепловую гомогенизацию. Высокий уровень однородности поверхности и правильная настройка преобразующей температуры позволяют получить высококачественные результаты преобразования.
Чтобы достичь стабильного качества материала и избежать локального прожигания и образования трещин, необходимо контролировать температуру процесса. |

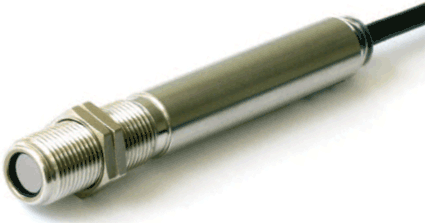

 Рисунок 4: Инфракрасный термометр Optris CS LT для контроля температуры во время высокотемпературного формообразования
|
|
В существующем оборудовании температура измеряется контактным способом в излучателе. Недавно компания начала использовать преимущества бесконтактного измерения температуры. Пирометр Optris CS LT, установленный под инфракрасным нагревателем, регистрирует температуру плёнки во время процесса нагревания. Нагрев прекратится при достижении установленной температуры и начнётся процесс высокотемпературного формообразования.
Кроме точного измерения температуры преимуществом пирометра Optris CS LT является возможность его использования без дополнительного охлаждения при температуре до 80°С. |
|
|
|
