Настольные осциллографы серии SDS1000CML
Особенности :
Объем памяти осциллографов серии SDS1000СМL составляет 2 000 000 точек
Максимальная длина записи: 6 000 000 точек; максимальное время записи: 33,3 ч
Совершенные размеры, удобно переносить
Большой цветной жидкокристаллический TFT дисплей (17,8 см), чёткое и стабильное отображение сигналов.
Функция экранной заставки: от 1 минуты до 5 часов
Двухканальный — полоса пропускания канала: 70 МГц…150 МГц.
Частота дискретизации в реальном времени 1 Гвыб./с.
Режимы запуска синхронизации: по фронту, импульсу, видеосигналом, скорости нарастания/спада и попеременно.
Уникальная функция цифрового фильтра и функция регистратора сигналов
Функция «годен/не годен»
Автоматическое измерение 32 параметров.
Курсорные измерения применяются в ручном режиме, в режиме слежения и в автоматическом режиме.
Сигнал канала и изображение БПФ осциллограммы на разделенном экране.
Всплывающие меню.
Многоязычный пользовательский интерфейс.
Поддерживает интерактивную многоязычную справочную систему.
Технические характеристики
|
Характеристики |
SDS1152CM L |
SDS1102CM L |
SDS10 72CML |
|
Полоса пропускания |
150 МГц |
100 МГц |
7 0 МГц |
|
Каналы |
2 канала + канал внешней синхронизации |
|
Частота дискретизации
в реальном времени |
1 Гвыб./с |
|
Частота эквивалентной дискретизации |
50 Гвыб./с |
|
Объем памяти |
2 000 000 точек |
|
Время нарастания |
<2, 3 нс |
<3,5 нс |
<5, 0 нс |
|
Входной импеданс |
1 МОм // 17 пФ |
|
Диапазон, с/дел. |
2,5 нс/дел…50 с/дел. |
2,5 нс/дел…50 с/дел. |
5 нс/дел…50 с/дел. |
|
качание: 100 мс/дел…50 с/дел. |
|
Вертикальная чувствительность |
2 мВ/дел…10 В/дел. (с шагом 1-2-5) |
|
Вертикальное разрешение |
8 бит |
|
Дисплей |
цветной жидкокристаллический TFT дисплей (480х234), 17,8 см, 8х12 делений |
|
Скорость записи сигнала |
максимальная скорость записи превышает 1000 раз/с |
|
Связь по входу |
открытый, закрытый, заземление |
|
Максимальное входное напряжение |
400 В (Впик-пик) |
|
Запуск синхронизации |
по фронту, импульсу, видеосигналом, скорости нарастания/спада и попеременно |
|
Режимы синхронизации |
автоматически, ждущая, однократно |
|
Источник синхронизации |
канал 1, канал 2, внешний, внешний/5, сеть электропитания |
|
Сохранение/Воспроизведение |
две группы опорных сигналов, 20 групп записанных сигналов, 20 групп внутренних настроек, USB flash |
|
Автоматическое измерение |
Впик, Вмакс., Вмин., Вампл. Вверш., Восн., Вср., среднее значение, Вскв, Вскв первого цикла, выбросы после нарастания/спада, выбросы до нарастания/спада, частота, период, время нарастания/спада, длительность положительного/отрицательного импульса, положительный/отрицательный коэффициент заполнения, длительность пакета ( BWid), фаза, время между первым передним фронтом источников X и Y (FRR), АЧХ (FRF), время между первым задним фронтом источника X и первым передним фронтом источника Y (FFR), время между первым задним фронтом источников X и Y (FFF), время между первым передним фронтом источника X и последним передним фронтом источника Y (LRR), время между первым передним фронтом источника X и последним задним фронтом источника Y (LRF), время между первым задним фронтом источника X и последним передним фронтом источника Y (LFR), время между первым задним фронтом источника X и последним задним фронтом источника Y (LFF) |
|
Курсорные измерения |
вручную, автоматически, слежение |
|
Выборка |
в реальном времени, эквивалентная |
|
Усреднения |
4, 16, 32, 64, 128, 256 |
|
Математические функции |
сложение, вычитание, умножение, инвертирование |
|
БПФ: окно Ханнинга, Хэмминга, Блэкмена, прямоугольное;
точки выборки: 1024 точки |
|
Режим XY |
Фазовая погрешность: ±3°
Частота дискретизации: 5 квыб./с…1 Гвыб./с (с шагом 1-2-5) |
|
Модель дисплея |
основной, окно, окно масштабирования, качение, XY |
|
Продолжительность послесвечения |
2, 5, 10, 20 с, бесконечно |
|
Язык дисплея |
русский, упрощенный китайский, традиционный китайский, английский, арабский, французский, немецкий, испанский, португальский, японский, корейский, итальянский |
|
Источник питания |
100…240 В AC, 47…440 Гц, макс. 50 ВА |
|
Размеры и масса |
305 x 154 x133 мм, прибл. 3 кг |
|
Соединения |
USB хост: поддерживает устройство памяти USB флэш
USB устройство: поддерживает принтеры, совместимые с PictBridge, и удалённое компьютерное управление
RS-232: поддерживает принтеры, совместимые с PictBridge, и удалённое компьютерное управление
Интерфейсный модуль Pass/Fail |
|
Стандартные принадлежности |

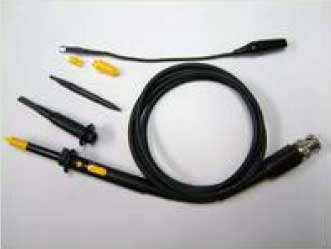

Пробники (1:1, 10:1) Problex2, программное обеспечение EasyScope 3.0, шнур питания, кабель USB, руководство по эксплуатации, пакет программ EasyDsoLib |
|
Дополнительные принадлежности |
Коаксиальный кабель BNC, кабель RS-232, набор разработчика программного обеспечения EasyDsoLib (бесплатно) |
Использование программного обеспечения:
Программа EasyScope 3.0 позволяет подключать цифровой осциллограф серии SDS1000 к компьютеру через последовательный интерфейс USB или интерфейс RS-232
Данная программа позволяет выполнять следующие функции:
- Отображение записанных сигналов, данных и значения измерения по областям дисплея.
- Локальное и дистанционное управление посредством контроллера осциллографа.
- Сохранять изображения в формате «
BMP»
Сохранять данные в виде файла «EXCEL»
Печатать и сохранять осциллограммы.?
Пакет программ усовершенствования EasyDsoLib:
|
SDK предоставляет заказчику интерфейсную функцию, которая используется для вторичного усовершенствования прибора, включая данные выборки осциллографа, версию изделия, данные сигнала и настройки параметров. Автоматическое измерение параметров, загрузка или выгрузка настроек осциллографа или управление интерфейсной функцией. Облегчите процедуру усовершенствования и увеличьте производительность. |
|
 | |
| |
|
| При использовании материалов сайта, ссылка обязательна. |
Ключевые слова: Статья: Настольные осциллографы Siglent серии SDS1000CML
|
| Встречаются в статье
|
| Осциллограф SDS1072CML |
 |
|
Бюджетная модель с мощными характеристиками.
- Двухканальный — полоса пропускания канала: 70 МГц
- Частота дискретизации в реальном времени 1 Гвыб./с
- Объем памяти осциллографа серии SDS1072СМL составляет 2 000 000 точек
Гарантия 12 мес.
Бесплатная доставка по Украине. |
| Подробнее... |
|

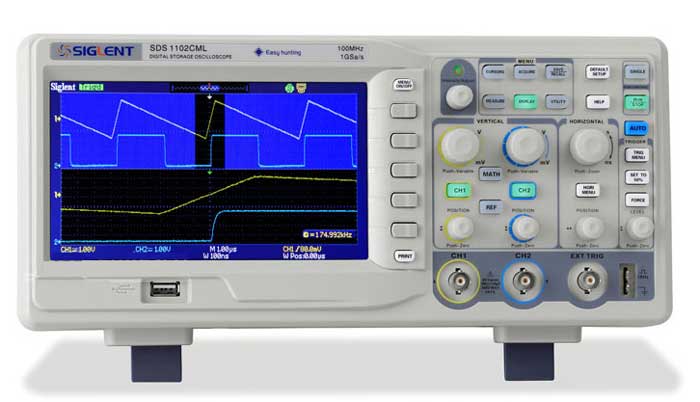

| Осциллограф SDS1102CML |
 |
|
