Профессиональный мультиметр Brymen BM-867s
B.T.C. (BRYMEN TECHNOLOGY CORPORATION) — является Тайванским производителем профессиональных измерительных приборов. Компания работает с 1993 года, специализируются на производстве: токовых клещей, тестеров напряжения и мультиметров. Мультиметр производства компании Brymen был первым в мире получивший сертификацию UL Listed, имея высшую категорию электробезопасности CAT IV 1000V. Также компания Brymen является ОЕМ производителем, оборудование производства B.T.C. продается под брендами: Greenlee, Extech, Amprobe, Sanwa, Elma а так же EEVBlog.
Brymen BM-867s — Высокопроизводительный промышленный мультиметр, предназначенный для решения сложных задач в области электроники, автоматики, систем распределения энергии и электромеханического оборудования.
Основные характеристики: • Производитель — Brymen; • Дисплей — 50000/500000 отсчетов, подсветка, аналоговая шкала, двойной дисплей; • Скорость — 5 измерений/с (аналоговая шкала 60 измерений/с); • True RMS — AC, AC + DC; • Базовая точность (DCV) — 0,03% + 2 ЕМР; • Другие измерения — Емкость до 25 мФ, проводимость до 99 нСм, частота логического уровня до 1 МГц; • Особые возможности — Показания тока петли в % и 4…20 мА; • Автоматический выбор диапазона; • Измерение частоты уровня сети; • Удержание данных; • Модуляция в %, проверка диодов; • Сигнализация на входе при неправильном подключении разъема; • Автоматическое отключение питания через 17 мин. • Защита от перегрузки — 1000 В; • Защита от перенапряжения — 12 кВ; • Категория электробезопасности — CAT IV; • Категория напряжения — 1000 В;

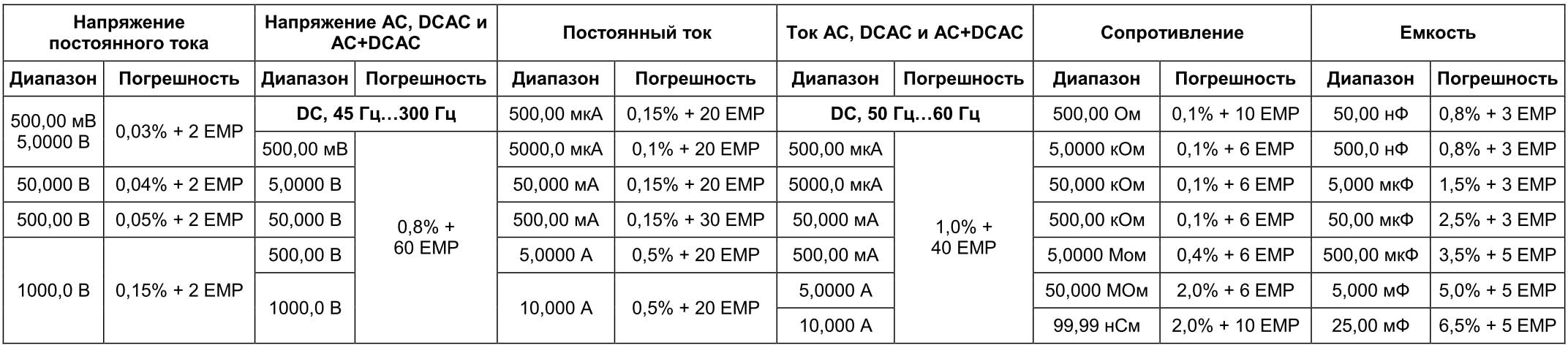

Таблица основных погрешностей:
![table](RESOURCES/ARTICLE/0000073/Table.jpg?ver=1.1.1.1)
Частота логического уровня Диапазон Погрешность 5,0000 Гц…1,00000 МГц 0,002% + 4 ЕМР

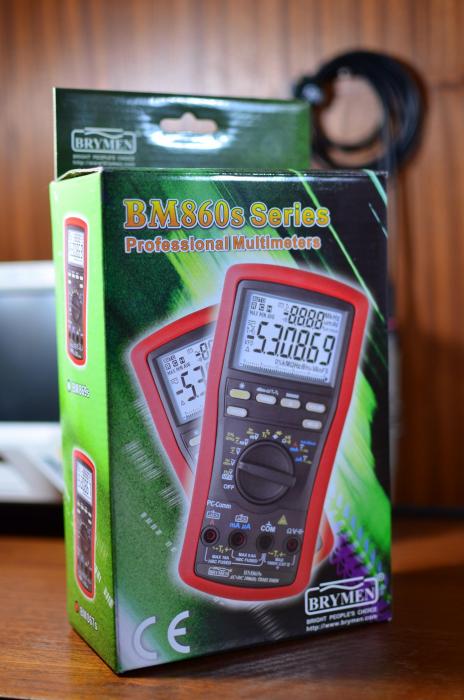

Фотография коробки:
![1](RESOURCES/ARTICLE/0000073/1.jpg?ver=1.1.1.1)
Коробка имеет невзрачный вид, напоминает коробки от китайских мультиметров за 10$, но главное что внутри!
![2](RESOURCES/ARTICLE/0000073/2.jpg?ver=1.1.1.1)

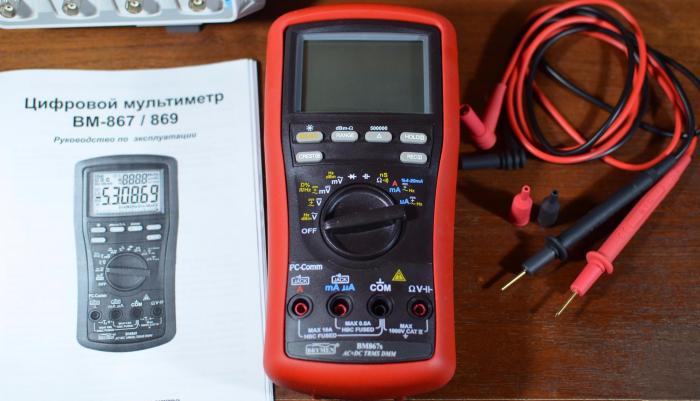

В комплекте кроме мультиметра идет пара высококачественных щупов и инструкция.
Фотографии мультиметра:
![4](RESOURCES/ARTICLE/0000073/4.jpg?ver=1.1.1.1)

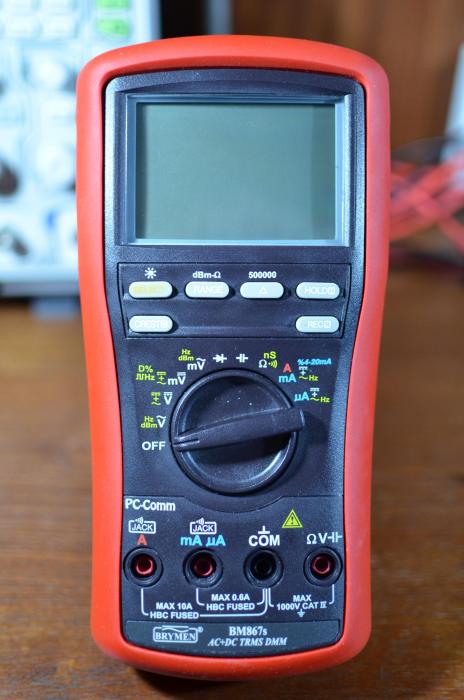

Мультиметр имеет: ЖКИ дисплей 65х43мм, 6 кнопок, селектор режимов и 4 гнезда с шагом 19,5 мм. Размеры и вес: • Высота — 208 мм; • Ширина — 103 мм; • Глубина — 64,5 мм; • Вес — 635 г.
![6](RESOURCES/ARTICLE/0000073/6.jpg?ver=1.1.1.1)

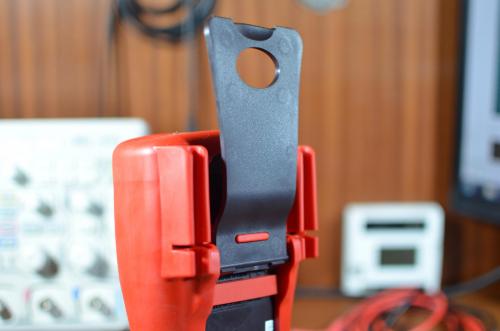

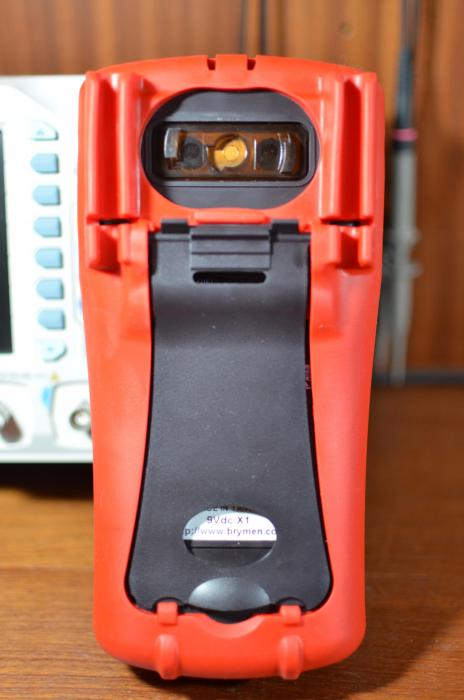

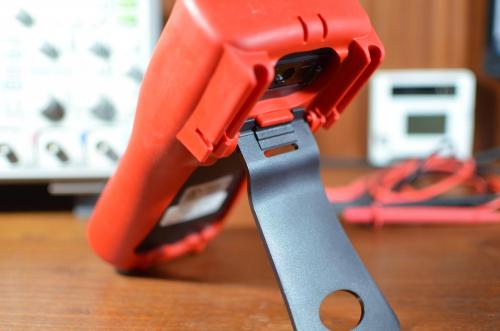

На тыльной стороне имеется: двух позиционная подставка, крепление для щупов и окно интерфейсного кабеля для связи с ПК. Стоит отметить, что подставка позволяет прибору стоять устойчиво, можно одной рукой переключать режимы и нажимать клавиши при этом мультиметр не норовит опрокинуться.
![7](RESOURCES/ARTICLE/0000073/7.jpg?ver=1.1.1.1)

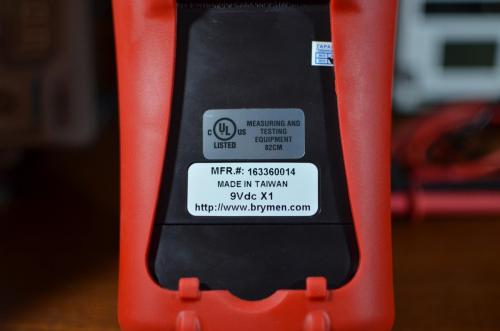

Мультиметры производства Brymen имеют сертификацию (UL Listed). Underwriters Laboratories — американская компания по стандартизации и сертификации в области техники безопасности.
![9](RESOURCES/ARTICLE/0000073/9.jpg?ver=1.1.1.1)

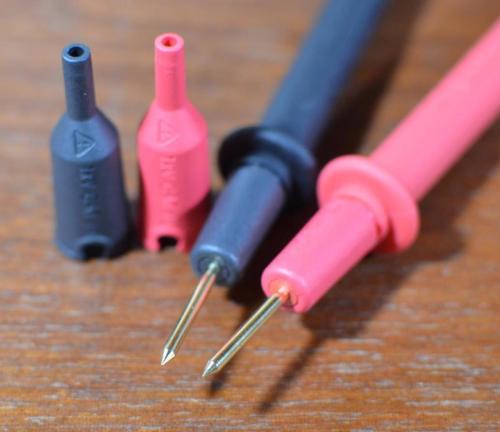

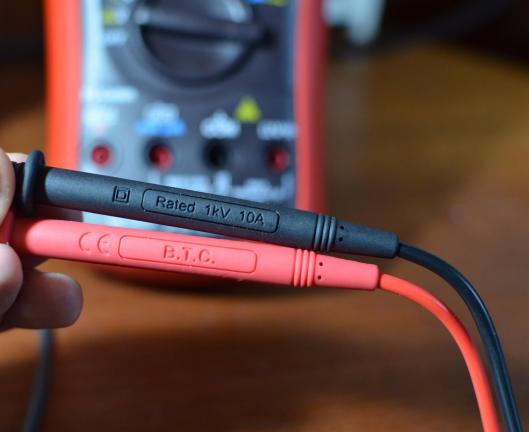

В комплекте с мультиметром идет пара высококачественных щупов, длина 1 м, сопротивление одного щупа около 0,025 Ом, изоляция провода силиконовая, провод мягкий и гибкий при низких температурах не твердеет, паяльником не плавится.
![10](RESOURCES/ARTICLE/0000073/10.jpg?ver=1.1.1.1)

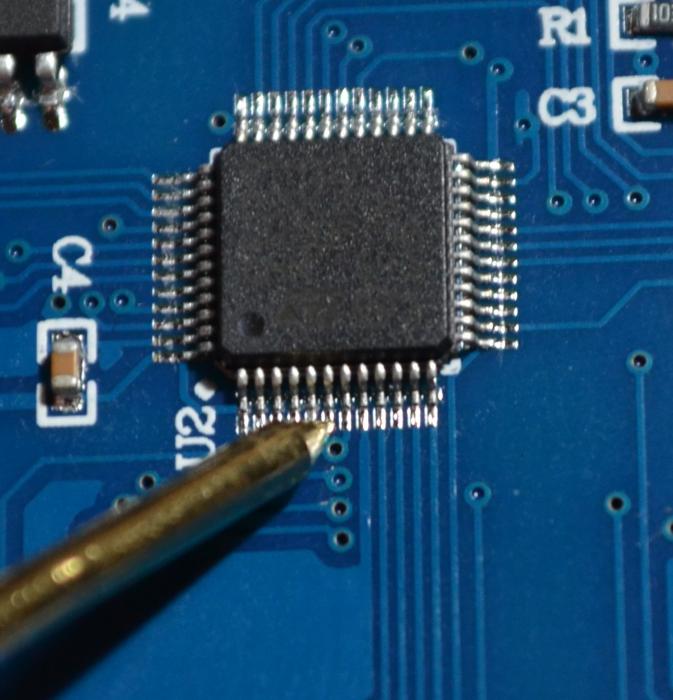

Щупы достаточно острые, для сравнения STM32 в корпусе 48-LQFP, острота позволяет произвести измерения на любой ноге МК.
Описание режимов:
![11](RESOURCES/ARTICLE/0000073/11.jpg?ver=1.1.1.1)

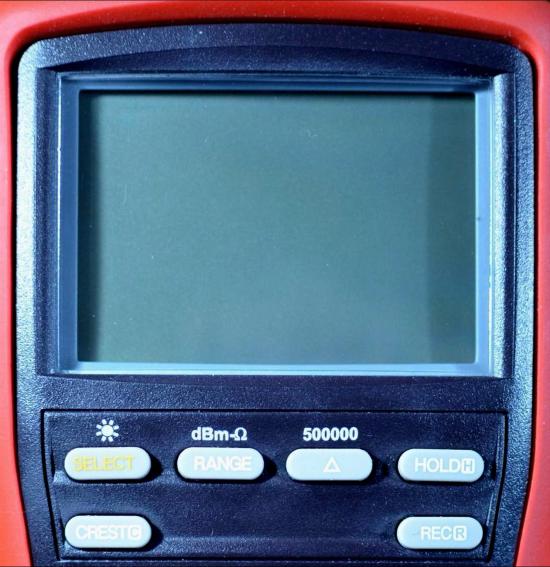

Select — Короткое нажатие переключает режимы, длинное нажатие включает подсветку. Range — Переключение между автоматическим и ручными пределами измерений, показания dBm с 20 выбираемыми значениями импеданса. Delta — Режим относительного измерения, длинное нажатие переводит мультиметр в режим 500000 отсчетов. Hold — Удерживает данные на дисплее (аналоговая шкала продолжает работать). Crest — Записываются Макс./Мин. пиковые длительностью 1 мс (амплитудные) значения измеряемого сигнала, при обновлении значений издает звуковой сигнал. REC — Записываются Макс./Мин./Сред. значения измеряемого сигнала. Также если вовремя включения зажата кнопка: • Select — отключается автоматическое выключение; • Range — отключается пищалка (звуковая прозвонка продолжает работать); • Delta — возможно отображается версия ПО (859-P9); • Hold, Crest, REC — зажигается вся индикация дисплея;
![12](RESOURCES/ARTICLE/0000073/12.jpg?ver=1.1.1.1)

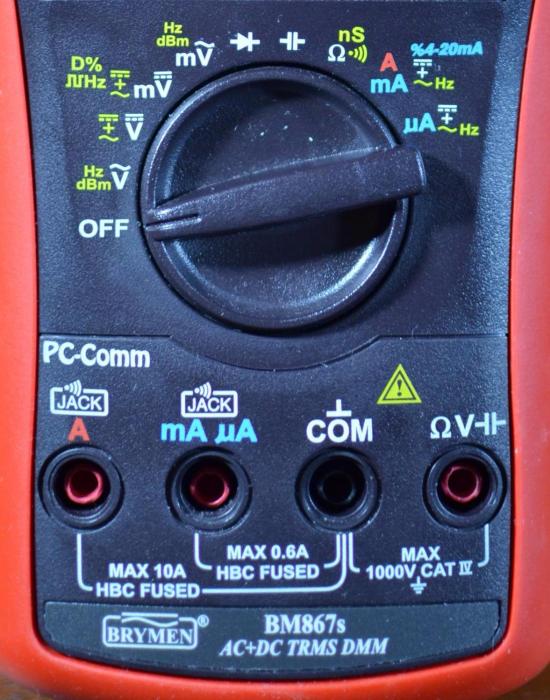

Селектор режимов имеет четкие и мягкие переключения, всего 10 положений:
-
(OFF) - (Выключенный мультиметр);
-
(Vac+Hz)(dBm+Hz)(Hz+Vac) — (Измерение переменного напряжения + Частота сети)(Мощность в dBm с выбором значения импеданса)(Частота сети + Измерение переменного напряжения);
-
(Vdc)(Vdc+Vac)(Vdc/ac+Vac) — (Измерение постоянного напряжения, в этом режиме доступна функция 500 000 отсчётов)(Измерение постоянного напряжения + Переменное напряжение);
-
(mVdc)(mVdc+mVac)(mVdc/ac+mVac)(Hz)(D%) — (Режим аналогичен предыдущему, только в mV диапазоне)(Режим измерения частоты логического уровня)(Коэффициент заполнения);
-
(mVac+Hz)(dBm+Hz)(Hz+mVac) — (Режим аналогичен первому, только в mV диапазоне);
-
(Проверка диодов) — (Максимальное падение напряжения 2,0000 В, напряжение холостого хода около 3В);
-
(Измерение ёмкости конденсаторов) — (Максимальная измеряемая ёмкость 25 мФ, частота измерения 51 кГц);
-
(Измерение сопротивления) (Проводимость) (Прозвонка) — (Максимальное сопротивление 50 МОм) (Проводимость до 99,99 нСм) (Сверх быстрая прозвонка, время реакции менее 100 мкс);
-
(Adc)(Adc+Aac)(Adc/ac+Aac)(Aac+Hz) — (Измерение постоянного тока)(Измерение постоянного тока + Ток AC)(Ток AC + Частота) мультиметр переключается между (A) и (mA) в зависимости от гнезда где вставлен щуп;
-
(µAdc)(µAdc+µAac)(µAdc/ac+µAac)(µAac+Hz) — (Режим аналогичен предыдущему, только в µA диапазоне);
Мультиметр имеет приятную особенность, он запоминает последний использованный режим, если вы последний раз использовали прозвонку, то в следующий раз при переводе селектора в это положение, мультиметр будет сразу в режиме прозвонки. На гнездах (А) и (mA µA) имеется определение подключенного щупа, в случае неправильного подключения, издается звуковой сигнал и на дисплее отображается (InErr).

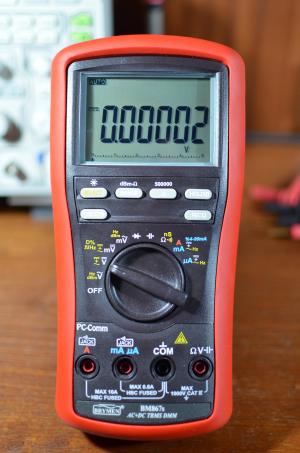

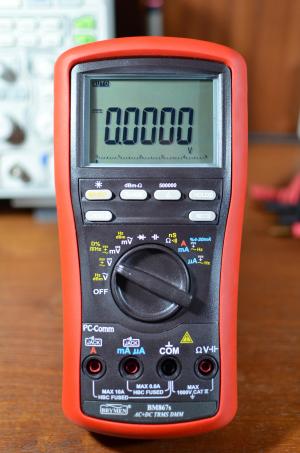

Функция 500 000 отсчётов: В режимах Vdc и mVdc если зажать кнопку Delta, мультиметр переключится из 50 000 отсчётов в 500 000 отсчётов, скорость измерения упадет из 5 измерений/с до 1,25 измерений/с.
![14](RESOURCES/ARTICLE/0000073/14.jpg?ver=1.1.1.1)

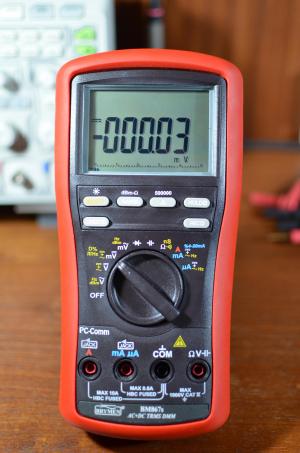

При этом в режиме Vdc на диапазоне до 5 В, мультиметр способен отображать 5 знаков после запятой, вплоть до 0,01 мВ (10 мкВ).
![16](RESOURCES/ARTICLE/0000073/16.jpg?ver=1.1.1.1)

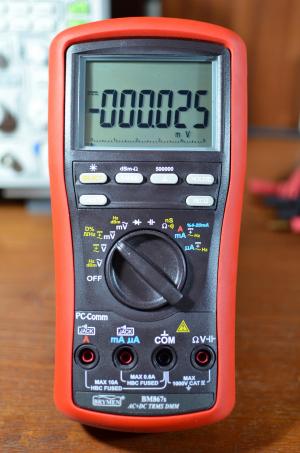

В режиме mVdc мультиметр отображает 3 знака после запятой, вплоть до 0,001 мВ (1 мкВ).
Подсветка:
![17](RESOURCES/ARTICLE/0000073/17.jpg?ver=1.1.1.1)

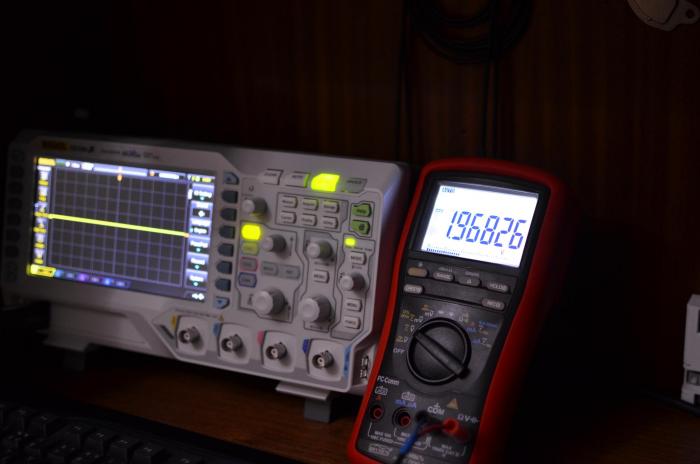

Мультиметр имеет яркую холодно-белую подсветку, включается зажатием кнопки Select, подсветка автоматически отключается через 15 с.

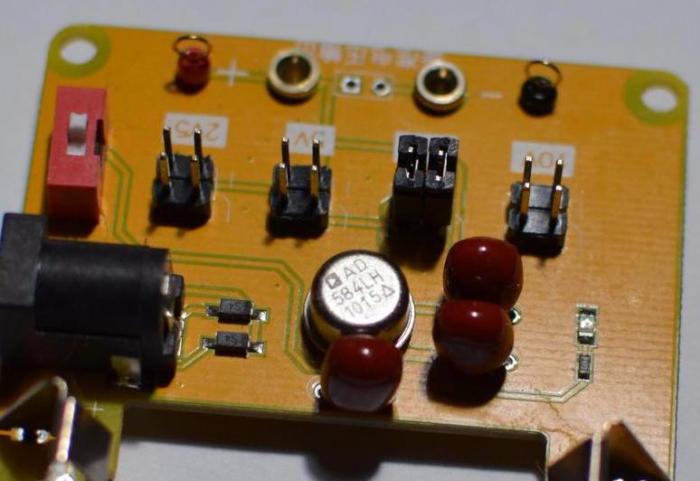

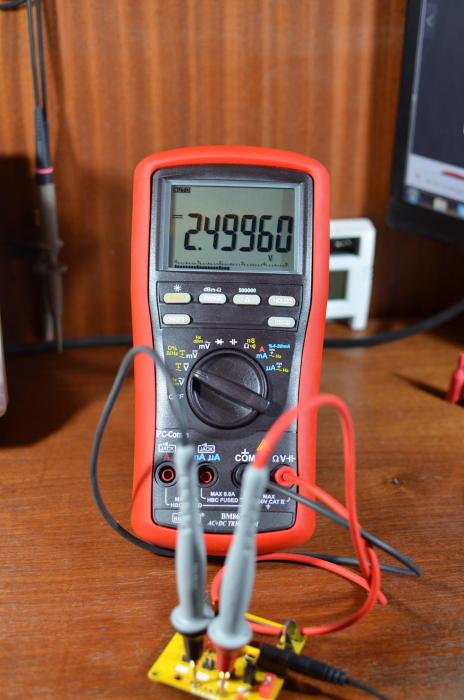

Тесты: Мультиметр имеет базовую точность 0,03%+2 е.м.р. в диапазоне до 5 В DC. Проверять буду на источнике опорного напряжения AD584LH
![18](RESOURCES/ARTICLE/0000073/18.jpg?ver=1.1.1.1)

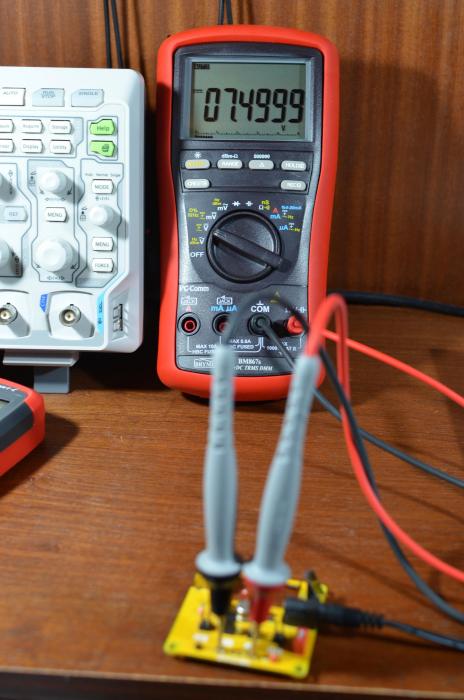

Источник имеет температурный коэффициент 5 ppm/°C Погрешность(Max): • 10,000 В — ±5 мВ; • 7,500 В — ±4 мВ; • 5,000 В — ±3 мВ; • 2,500 В - ±2,5 мВ;
![20](RESOURCES/ARTICLE/0000073/20.jpg?ver=1.1.1.1)

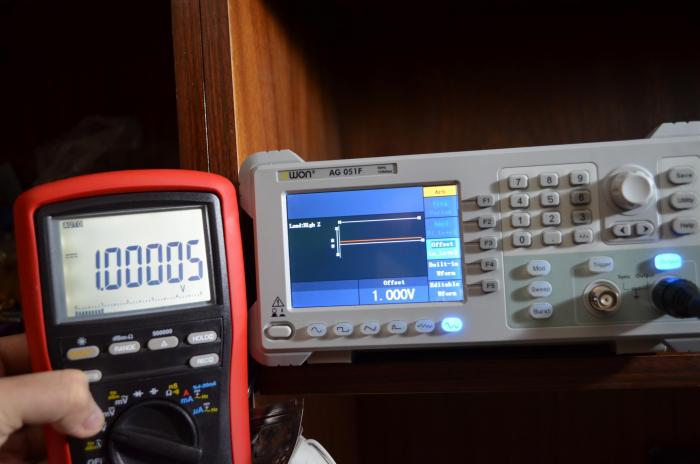

На следующей фотографии я проверял точность генератора, но она также позволяет оценить и точность мультиметра:
![21](RESOURCES/ARTICLE/0000073/21.jpg?ver=1.1.1.1)

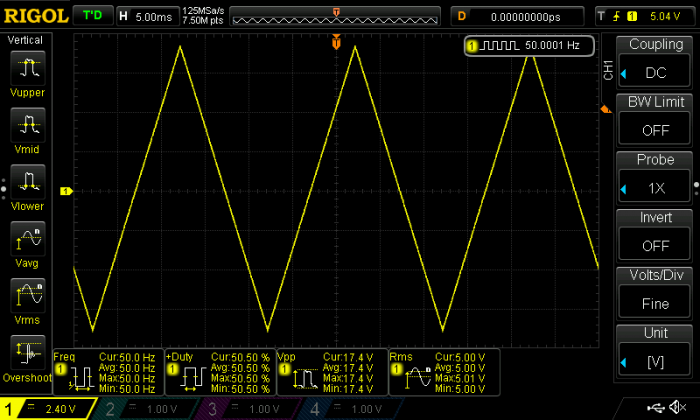

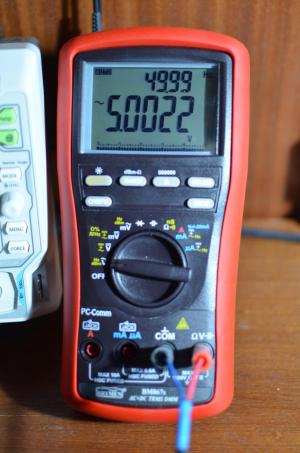

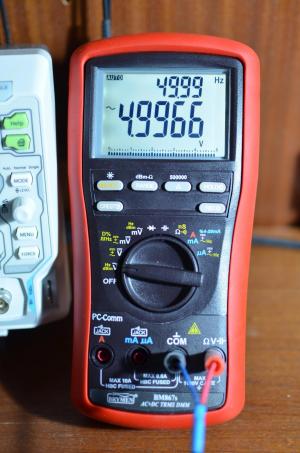

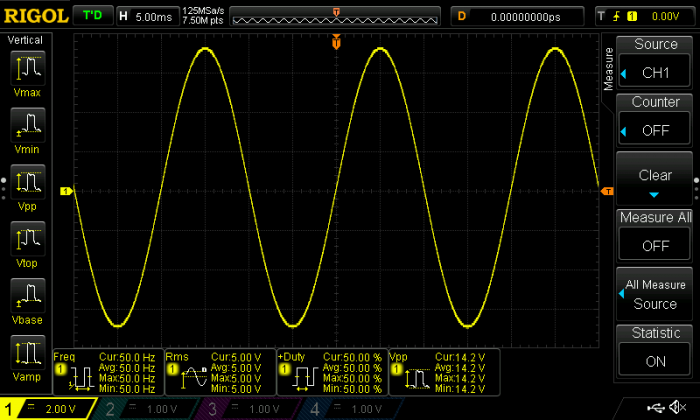

Проверка TrueRMS: На мультиметр подаются сигналы разных форм синус и пила, амплитудой 5 В RMS:
![23](RESOURCES/ARTICLE/0000073/23.jpg?ver=1.1.1.1)
![25](RESOURCES/ARTICLE/0000073/25.jpg?ver=1.1.1.1)

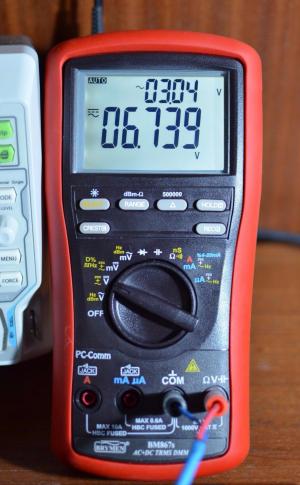

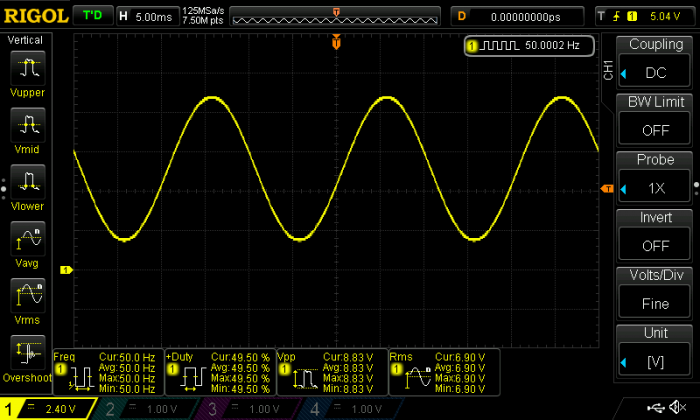

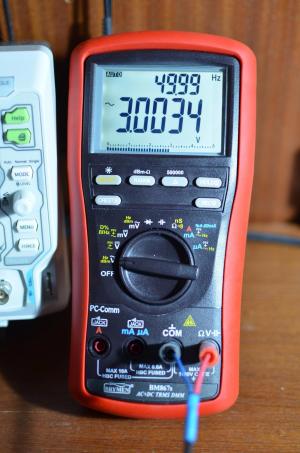

Также подаю сигнал с амплитудой 3 В RMS и смещением постоянки 6 В:
![27](RESOURCES/ARTICLE/0000073/27.jpg?ver=1.1.1.1)
Вне зависимости от формы сигнала или смещения, всё в пределах погрешности.

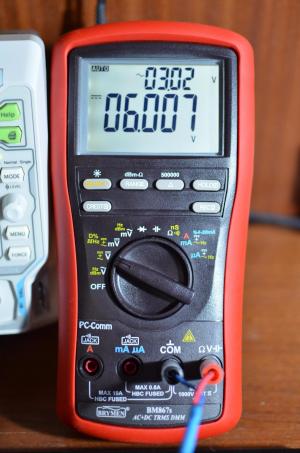

Режим DC+AC и AC: Режим DC и AC:
![29](RESOURCES/ARTICLE/0000073/29.jpg?ver=1.1.1.1)

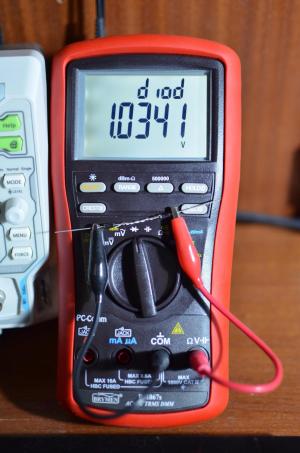

Проверка диодов:
![30](RESOURCES/ARTICLE/0000073/30.jpg?ver=1.1.1.1)

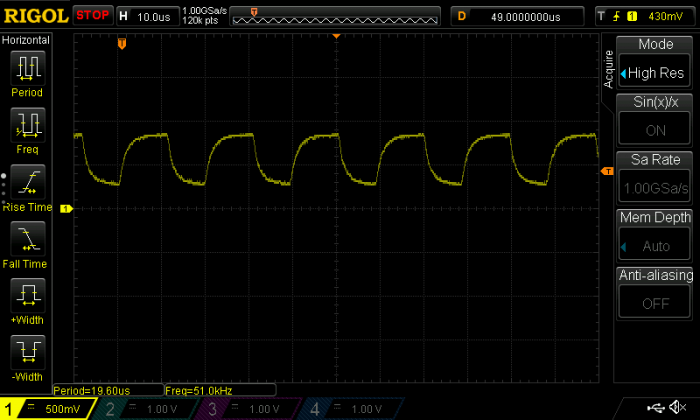

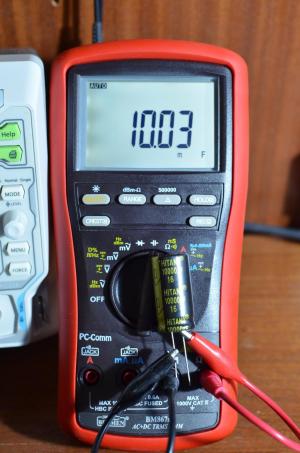

Измерение ёмкости конденсаторов: Частота измерения ёмкости 51 кГц.
![32](RESOURCES/ARTICLE/0000073/32.jpg?ver=1.1.1.1)

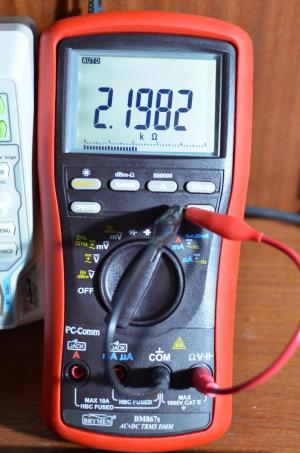

Измерение сопротивления: SMD резистор 2,2 кОм 1%
![33](RESOURCES/ARTICLE/0000073/33.jpg?ver=1.1.1.1)

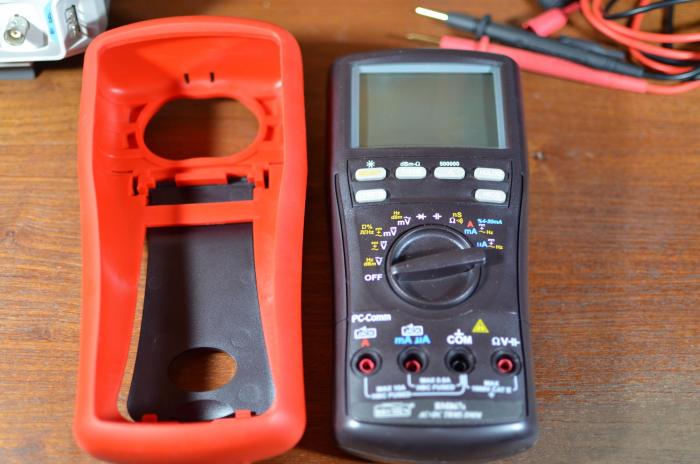

Внутренности мультиметра: Мультиметр сидит в мощном резиновом бампере, который защищает его от ударов.
![34](RESOURCES/ARTICLE/0000073/34.jpg?ver=1.1.1.1)

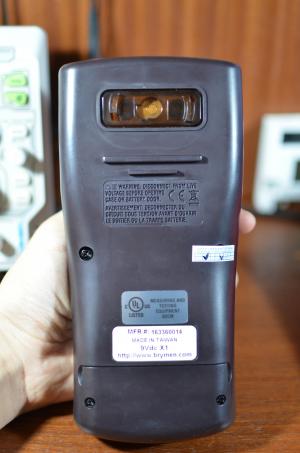

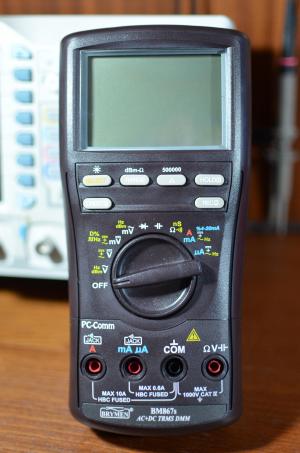

Вид мультиметра без бампера:
![36](RESOURCES/ARTICLE/0000073/36.jpg?ver=1.1.1.1)

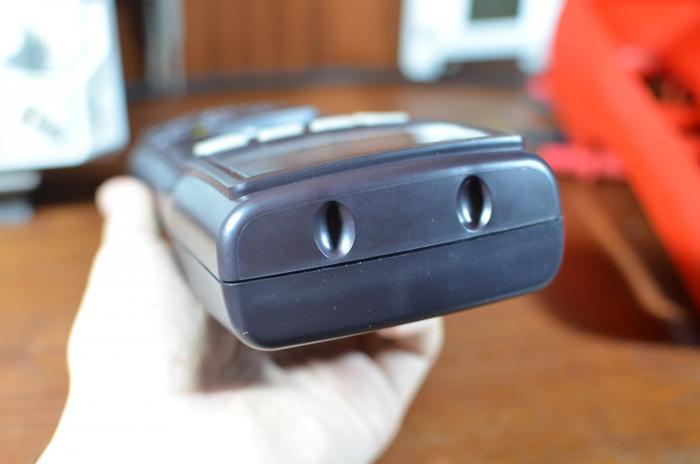

Сверху есть два углубления непонятного назначения:
![37](RESOURCES/ARTICLE/0000073/37.jpg?ver=1.1.1.1)

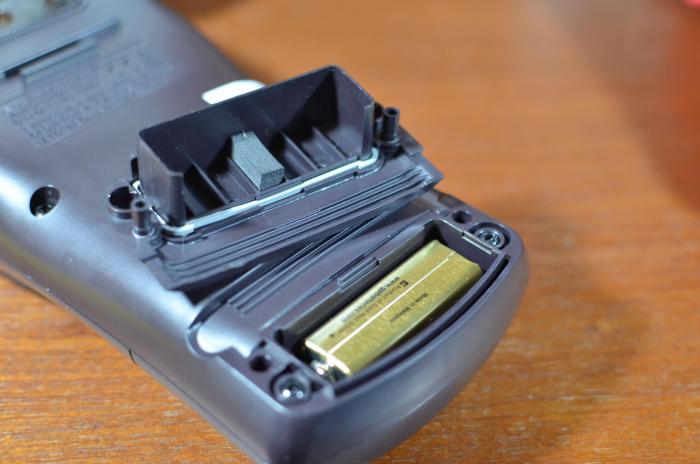

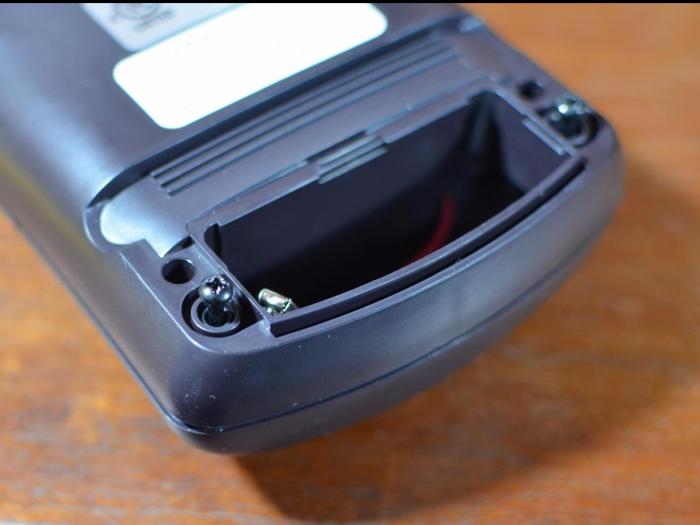

Батарейный отсек прикручен винтами, в ответной части присутствует латунная вставка, отсек имеет уплотнитель для защиты от пыли и влаги.
![38](RESOURCES/ARTICLE/0000073/38.jpg?ver=1.1.1.1)

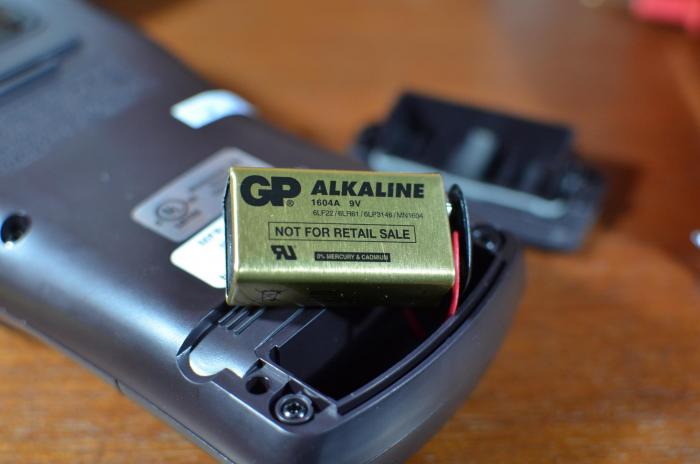

Мультиметр питается от 9 В щелочной батарейки, сигнал разряда батарейки включается при 6,7 В, по заявлении производителя на одной батарейке мультиметр может проработать около 100ч. Потребление: Работа — 6 мА; Подсветка добавляет еще — 30 мА; После 17 мин. простоя, мультиметр переходит в режим сна — 33 мкА.
![39](RESOURCES/ARTICLE/0000073/39.jpg?ver=1.1.1.1)

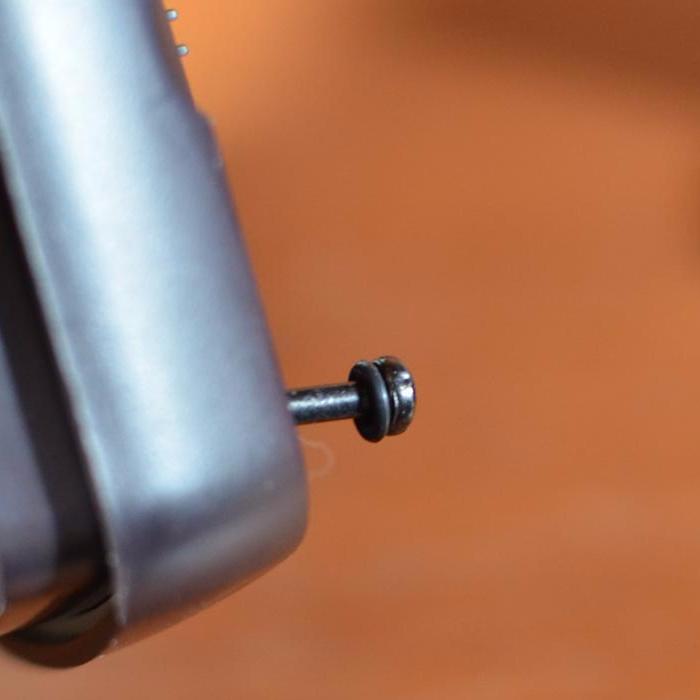

Несмотря на то, что производитель не указывает класс защиты, все винты в корпусе и сам корпус имеют уплотнители и уплотнительные кольца, мультиметр определенно защищен от большой влажности и пыли.
![41](RESOURCES/ARTICLE/0000073/41.jpg?ver=1.1.1.1)

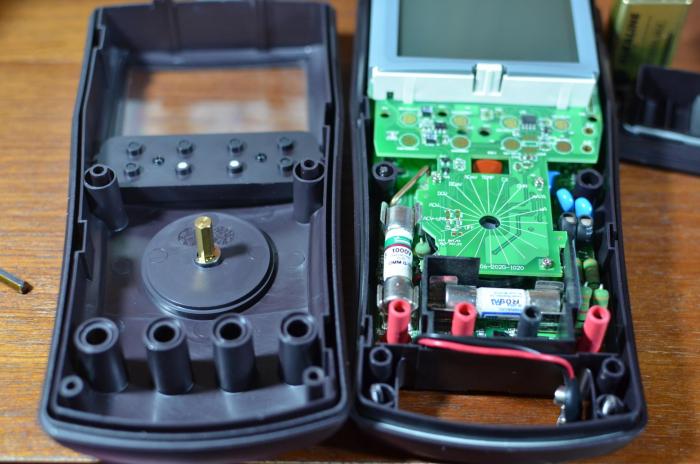

После откручивания всех винтов на тыльной стороне мультиметра, снимается фронтальная крышка:
![42](RESOURCES/ARTICLE/0000073/42.jpg?ver=1.1.1.1)

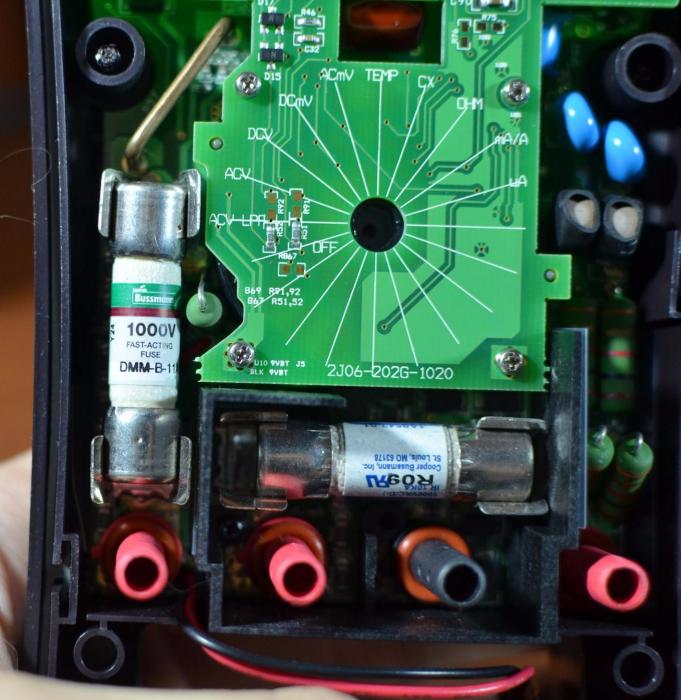

Первое что бросается в глаза, это большие фирменные быстродействующие предохранители Bussmann.
![43](RESOURCES/ARTICLE/0000073/43.jpg?ver=1.1.1.1)
![44](RESOURCES/ARTICLE/0000073/44.jpg?ver=1.1.1.1)

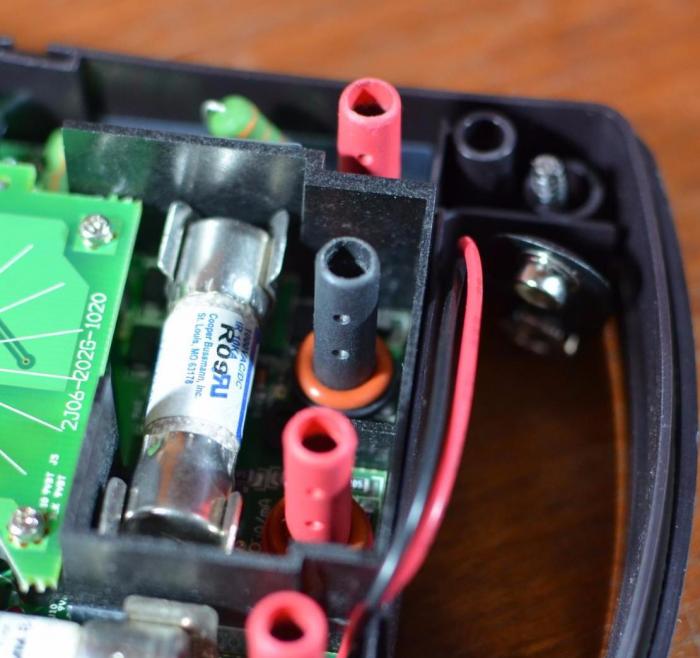

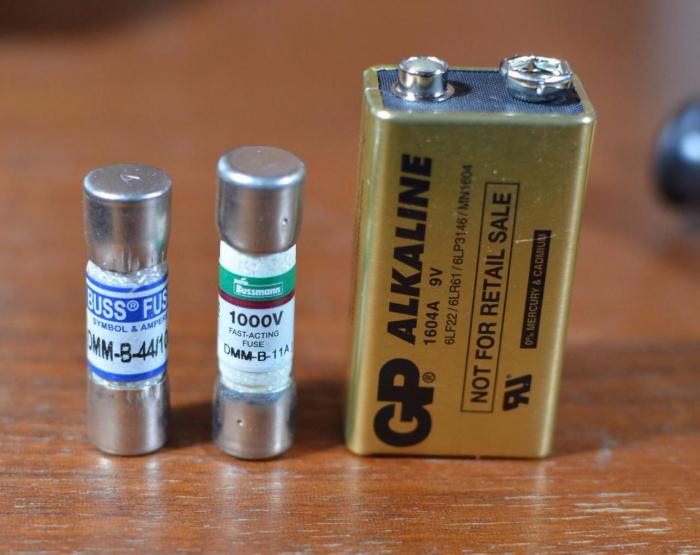

Такие предохранители имеют большую разрывную ёмкость, вовремя разрыва цепи они способны поглотить небольшой взрыв, тем самым не давая навредить мультиметру или пользователю.
![45](RESOURCES/ARTICLE/0000073/45.jpg?ver=1.1.1.1)

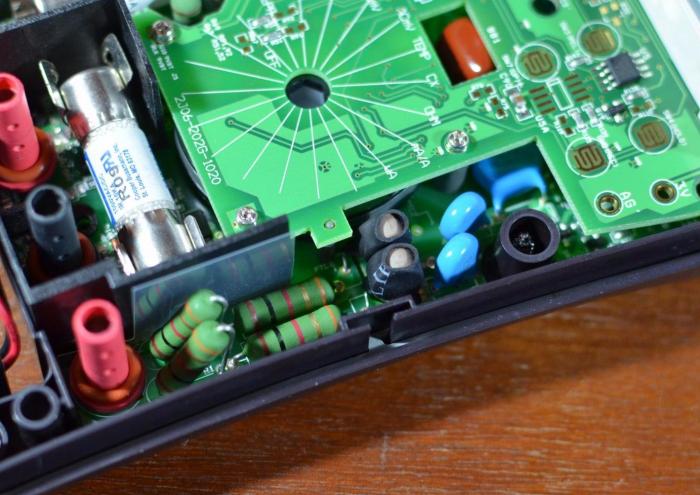

Вокруг гнезда также есть уплотнительные кольца.
![46](RESOURCES/ARTICLE/0000073/46.jpg?ver=1.1.1.1)
Защита: здоровенные резисторы, термисторы(PTC) и варисторы(MOV).
![47](RESOURCES/ARTICLE/0000073/47.jpg?ver=1.1.1.1)

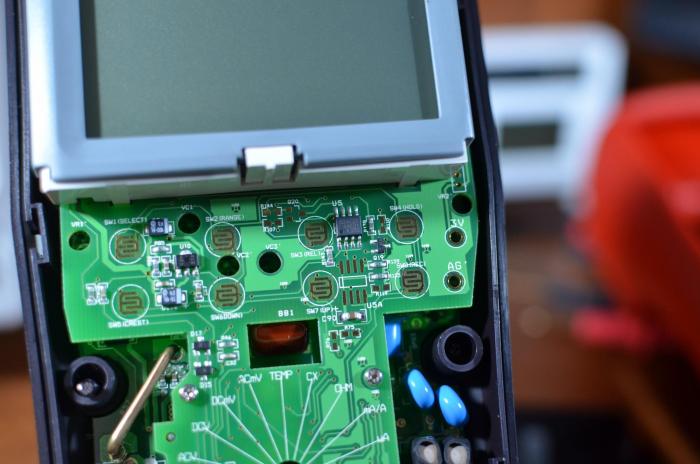

На верхней плате, кроме дисплея имеется EEPROM S24CS0.
![48](RESOURCES/ARTICLE/0000073/48.jpg?ver=1.1.1.1)

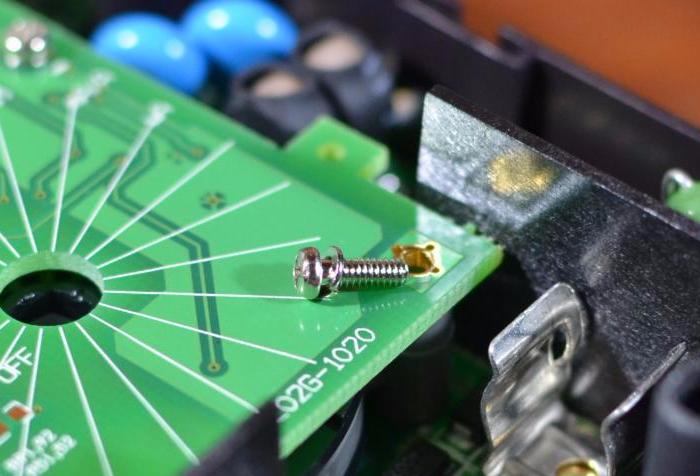

Приятное внимание к деталям, винты имеют шайбу-гровер.
![49](RESOURCES/ARTICLE/0000073/49.jpg?ver=1.1.1.1)
![50](RESOURCES/ARTICLE/0000073/50.jpg?ver=1.1.1.1)

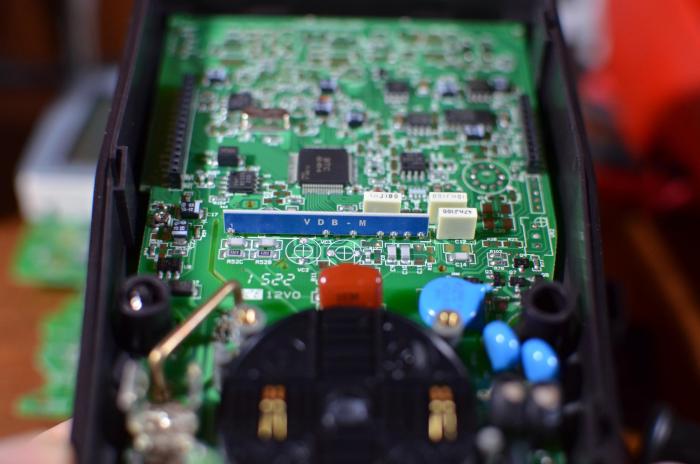

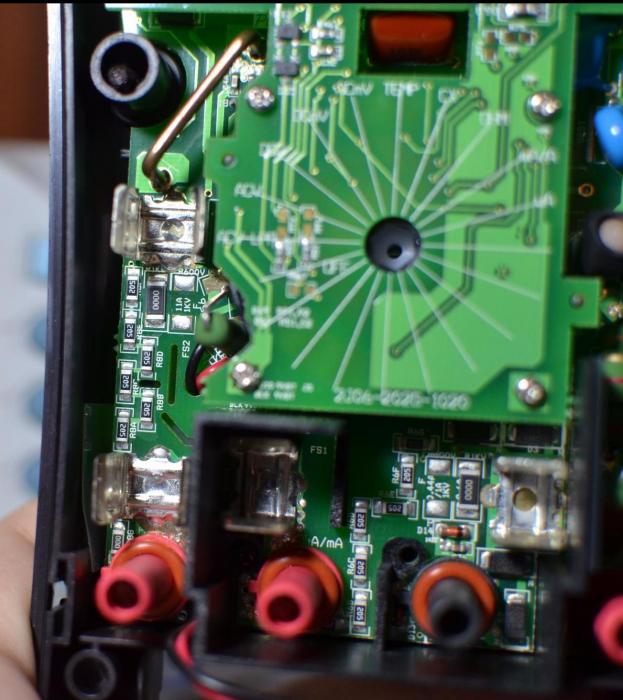

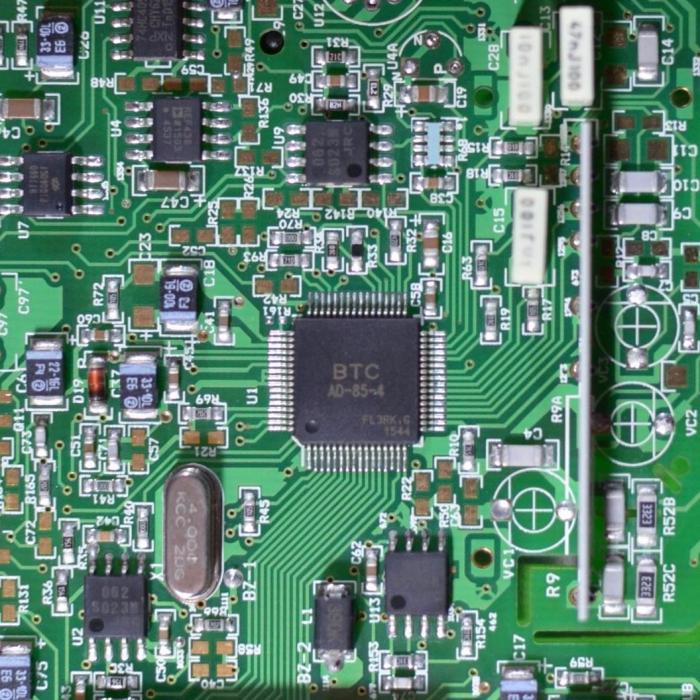

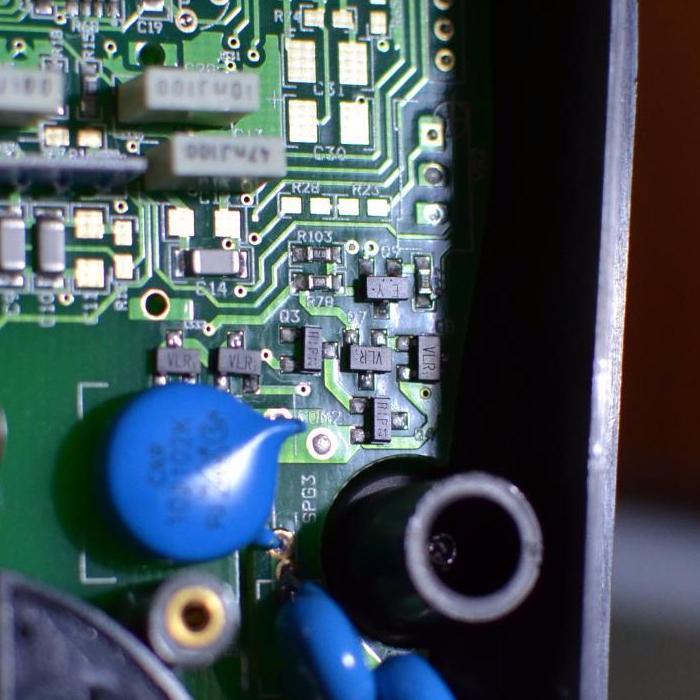

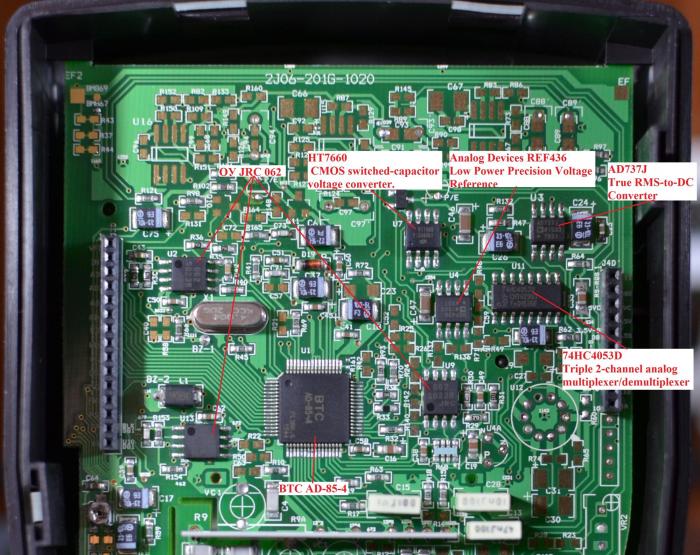

Сняв верхнюю плату мы видим: прецизионную резисторную матрицу, фирменный чип BTC-AD-85-4 и периферию, такой же чип стоит в модели BM-869S, а также в другом профессиональном мультиметре Sanwa PC5000a, больше информации о чипе найти не удалось.
![51](RESOURCES/ARTICLE/0000073/51.jpg?ver=1.1.1.1)
![52](RESOURCES/ARTICLE/0000073/52.jpg?ver=1.1.1.1)
![53](RESOURCES/ARTICLE/0000073/53.jpg?ver=1.1.1.1)
С обратной стороны платы кроме диодов для коммуникации и пьезоэлемента больше компонентов нет.

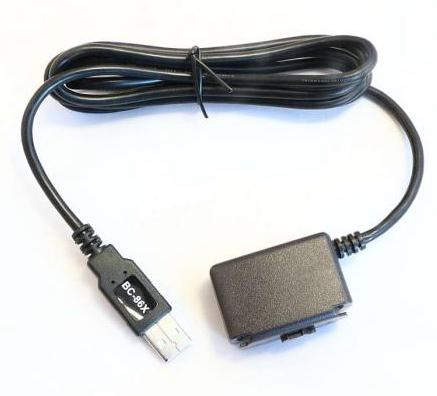

Возможность подключения к ПК: Мультиметр подключается к ПК с помощью коммуникационного набора BU-86X, который необходимо покупать отдельно.
![54](RESOURCES/ARTICLE/0000073/54.jpg?ver=1.1.1.1)
К сожалению, у меня нет такового, поэтому я не могу рассказать о возможностях ПО, функции логирования и т.д.
Мой отзыв: Brymen BM-867s является мощным инструментом явно нацеленный на промышленное применение в жестких условиях повышенной влажности и пыльности, несмотря на это, благодаря своей точности и скорости он вполне может подойти в качестве настольного мультиметра, а все защиты пойдут на пользу долговечности.
Отдельно хочу упомянуть феноменально быструю прозвонку, благодаря которой мультиметр отрабатывает малейшее замыкание щупов, даже очень быстрое, в сравнении с мультиметром DT9208A который имеет ужасно медленную прозвонку, которая при 7 Гц глохнет. |
