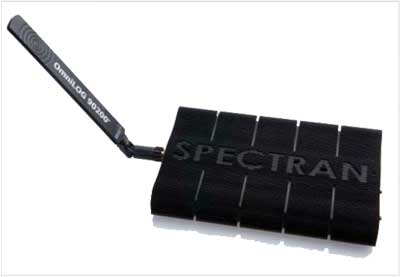

Портативные анализаторы спектра Spectran USB
|
Основные функции
- Широкий диапазон частот от 1 Гц до 9,4 ГГц
- Высокая чувствительность до -170 дБм (1 Гц)
- Конкурентоспособная цена благодаря запатентованному методу анализа спектра
- Небольшой вес (прибл. 400 г)
- Встроенный регистратор данных для сохранения результатов измерения
- Бесплатная программа анализа для операционных систем MAC OS, Linux и Windows
- Вычисление пределов согласно ICNIRP, DIN/VDE0848 и тд.
- Множество различных опций, таких как предусилитель, измеритель максимальной мощности, датчик статического поля, термо-компенсированный кварцевый генератор и т.д.
- Имеет высококачественный алюминиевый корпус (дистанционное управление посредством компьютерной программы анализа).
- В комплекте предлагаются различные принадлежности: трёхмерный датчик (NF-анализатор), кейс для транспортировки, штатив, программное обеспечение и т.д.
Бесплатное программное обеспечение « MCS»
Кросс-платформная программа MCS для операционных систем Windows, Linux и MAC OS раскрывает все возможности приборов SPECTRAN.
Результаты измерения и органы управления работают в режиме реального времени, что означает, без каких-либо задержек между приёмом и отображением сигнала на мониторе.
- Работает на всех операционных системах
Windows, MAC OS и Linux
Функция дистанционного управления и работы с несколькими устройствами RSA одновременно с одного компьютера
Дистанционное управление любым анализатором Spectran в реальном времени
Неограниченное количество пределов, например EN55011, EN55022, ICNIRP и т.п., включая границы пределов и индикатор луча, а также специальный редактор пределов для создания и сохранения настраиваемых ограничений
Поддержка многооконного режима
Функция отмены действия
Выбор интерфейса дисплея и цветовых настроек
Функция записи и воспроизведения
Усовершенствованные функции запуска и сигнализации
Неограниченное количество маркеров
Одновременный обзор множества результатов: спектр, каскадная диаграмма, гистограмма, пределы, мощность канала, дисплей провайдера, временная область, результаты...
Работа с личными сессиями
Одновременное отображение множества единиц измерения, таких как дБм (dBm), дБмкВ (dBµV), В/м (V/m), Вт/м2 (W/m2) и т.д., с функцией автоматического выбора диапазона
и многие другие функции, которые постоянно усовершенствуются...

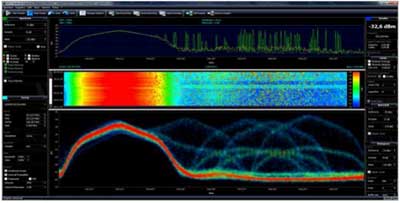

Режим одновременного отображения нескольких окон, например окна спектра (мин., макс., ср. значение и текущая развёртка), окна каскадной диаграммы, окна пределов, окна гистограммы. Программа MCS позволяет открывать любое количество окон (MultiWindow).
|
|
Портативный, недорогой, точный и высокочувствительный
Основанный на совершенно новом запатентованном методе спектрального анализа анализатор спектра Aaronia Spectran предлагает измерение высоких частот, электромагнитного поля и электромагнитной совместимости по удивительной цене. Анализатор Spectran имеет очень компактный дизайн и невероятно высокую чувствительность.
С помощью анализаторов спектра Spectran можно выполнять поиск источников помех, определять частоту и интенсивность сигнала, а также оценивать даже самые сложные пределы.
Все анализаторы Spectran проектируются, отдельно производятся и калибруются в Германии. Это гарантирует самые высокие стандарты исполнения.
Применение
Анализатор Spectran был разработан для очень широкого круга потребителей, которым важны размеры, мобильность, малый вес, а также цена.
Анализаторы данной серии могут использоваться в таких областях, как установка мобильной связи, обслуживание, поддержка и измерение ЭМС / напряжённости поля в лабораториях, университетах, для военных и в области образования.
Время работы анализатора до 9 часов.

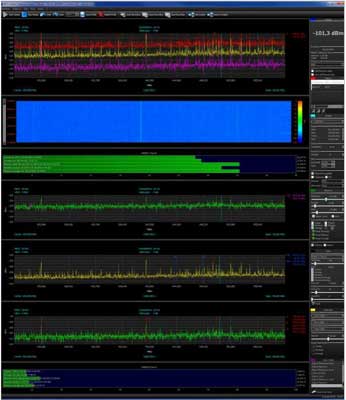

Измерение искажённого GSM-сигнала, включая отображение спектра (мин./макс./ср.), каскадной диаграммы, результатов и гистограммы.

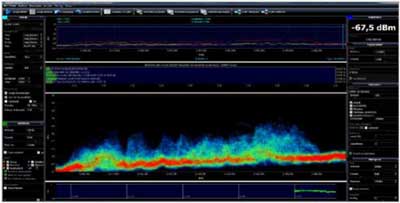

Измерение WLan-диапазона 2,4 ГГц, включая отображение спектра, канала, пределов, результатов и гистограммы
Подключение анализатора SPECTRAN к компьютеру осуществляется через интерфейс USB, управление выполняется только посредством программного обеспечения (функция дистанционного управления), передача результатов измерения в компьютер происходит в реальном времени
|
Анализатор спектра SPECTRAN® USB
ПРИМЕРЫ ПРИМЕНЕНИЯ: предварительная проверка на ЭМС, проверка проводимости ЭМС/ЭМП, измерение пределов воздействия и т.д .
|

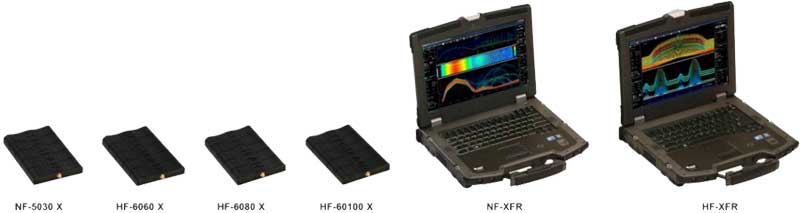

Профессиональные модели |
Для работы на улице |
|
Технические характеристики базового устройства (1) |
N F-5030 X |
HF-6060V4 X |
HF-6080V4 X |
HF-60 100V4 X |
NF -XFR |
Н F-XFR |
|
Диапазон частоты (мин.) |
1 Гц |
10 МГц |
10 МГц |
1 МГц |
1 Гц |
1 МГц |
|
Диапазон частоты (макс.) |
30 МГц |
6 ГГц |
8 ГГц(2) |
9,4 ГГц |
30 МГц(2) |
9,4 ГГц |
|
Опциональный датчик максимальной мощности (максимально допустимая частота)(3) |
– |
6 ГГц |
8 ГГц(2) |
10 ГГц |
– |
10 ГГц |
|
Отображаемый средний уровень шума(2) |
200 нВ |
-135 дБм (1Гц) |
-145 дБм (1Гц) |
-155 дБм (1Гц) |
200 нВ |
-155 дБм (1Гц) |
|
Отображаемый средний уровень шума с предусилителем (Опция 020)(2) |
– |
-150 дБм (1Гц) |
-160 дБм (1Гц) |
-170 дБм (1Гц) |
– |
-170 дБм (1Гц) |
|
Макс. мощность на ВЧ входе |
2 В(2) |
+10 дБм |
+10 дБм |
+40 дБм(2) |
2 В(2) |
+40 дБм(2) |
|
Разрешение полосы пропускания (мин.) |
0,3 Гц |
10 кГц |
3 кГц |
200 Гц(2) |
0,3 Гц |
200 Гц |
|
Разрешение полосы пропускания (макс.) |
1 МГц |
50 МГц |
50 МГц |
50 МГц |
1 МГц |
50 МГц |
|
ЭМС-фильтр 200Гц, 9кГц, 120кГц, 200кГц, 1,5МГц, 5МГц |
– |
– |
– |
да |
– |
да |
|
Демодулятор |
АМ/ЧМ |
АМ/ЧМ |
АМ/ЧМ/ФМ |
АМ/ЧМ/ФМ/ GSM |
АМ/ЧМ |
АМ/ЧМ/ФМ/ GSM |
|
Единицы измерения дБм, дБмкВ, В/м, А/м, Вт/м2 (дБмкВ/м и т.д. через компьютерную программу) |
В, дБВ |
да |
да |
да |
В, дБВ |
да |
|
Детектор |
СКВ/мин/макс |
СКВ/мин/макс |
СКВ/мин/макс |
СКВ/мин/макс |
СКВ/мин/макс |
СКВ/мин/макс |
|
Минимальное время выборки |
10 мс |
10 мс |
10 мс |
5 мс |
10 мс |
5 мс |
|
Погрешность (типичная) |
±3% |
±2 дБ |
±2 дБ |
±1 дБ |
±3% |
±1 дБ |
|
Особенности |
|
Дистанционное управление в реальном времени через USB |
да |
да |
да |
Да |
внутренне |
внутренне |
|
Настройка калибровки (антенна, кабель, аттенюатор и т.д.) |
да |
да |
да |
Да |
да |
да |
|
Вычисление предельного воздействия согласно ICNIRP, EN55011, EN55022 и т.д. |
да |
только ICNIRP |
только ICNIRP |
да |
да |
да |
|
Расширенный полный диапазон ICNIRP |
– |
– |
– |
да |
– |
да |
|
Подходит для предварительной проверки на ЭМС |
да |
– |
– |
да |
да |
да |
|
Подходит для проверки проводимости ЭМС/ЭМП |
да |
– |
– |
да |
да |
Да |
|
Вычисление пределов в реальном времени с одновременным отображением границы пределов и гистограммы процентного соотношения пределов |
да |
да |
да |
да |
да |
да |
|
Развёртка во временной области и быстрая развёртка Zero-Span, включая анализатор DECT и TimeSlot |
– |
да |
да |
да |
– |
да |
|
Неограниченная продолжительность записи и функция воспроизведения |
да |
да |
да |
да |
да |
да |
|
Одновременное отображение частоты и мощности сигнала |
да |
да |
да |
да |
да |
да |
|
Управление множества устройств и неограниченного количества окон |
да |
да |
да |
да |
да |
да |
|
Количество маркеров (одновременно показывая частоту и напряжённость поля) |
неограниченное |
неограниченное |
неограниченное |
неограниченное |
неограниченное |
неограниченное |
|
Спектр, каскадная диаграмма, послесвечение и уровень относительно дисплея времени |
да |
да |
да |
да |
да |
да |
|
Развёртка, функция усреднения, макс., мин. и удержания |
да |
да |
да |
да |
да |
да |
|
Неограниченное количество точек развёртки, разрешение и размер дисплея |
да |
да |
да |
да |
35,5 см TFT |
35,5 см TFT |
|
Бесплатное обновление программного обеспечения (через Интернет) |
да |
да |
да |
да |
да |
да |
|
Поддерживает программирование на языке псевдокода и С++ |
да |
да |
да |
да |
да |
да |
|
14-битный двойной ADC и DDC аппаратный фильтр |
– |
да |
да |
да |
– |
да |
|
Высокопроизводительный процессор цифровой обработки сигналов 150 мипс |
– |
да |
да |
да |
– |
да |
|
Векторное измерение мощности ( I/Q) и истинное СКЗ |
да |
да |
да |
да |
да |
да |
|
Жёсткий хорошо экранирующий алюминиевый корпус толщиной 3 мм |
да |
да |
да |
да |
– |
– |
|
Встроенная перезаряжаемая батарея |
– |
– |
– |
– |
да |
да |
|
Встроенный динамик |
да |
да |
да |
да |
да |
да |
|
Разъёмы / Интерфейс |
|
Вход SMA 50 Ом («мама») |
большой импеданс |
да |
да |
да |
большой импеданс |
да |
|
USB 1.1/2.0 |
да |
да |
да |
да |
2х |
2х |
|
Аудиовыход (разъём 2,5мм) |
да |
да |
да |
да |
разъём 3,5 мм |
разъём 3,5 мм |
|
Разъём зарядного устройства (макс. 12 В) |
да |
да |
да |
да |
да |
да |
|
Комплект поставки |
|
HyperLOG EMC направленная антенна LogPer (модель) |
– |
– |
– |
– |
– |
60100 (чёрный) |
|
Радиальная изотропная антенна OmniLOG 90200 |
– |
да |
да |
да |
– |
да |
|
Перезаряжаемая батарея |
– |
– |
– |
– |
да |
да |
|
Зарядное устройство и/или источник питания, включая набор международных адаптеров |
да |
да |
да |
да |
набора адаптеров нет |
набора адаптеров нет |
|
Алюминиевый кейс для переноски с пеногонной защитой |
да |
да |
да |
да |
– |
– |
|
Подробная инструкция на английском языке (на компакт-диске) |
да |
да |
да |
да |
установлена |
установлена |
|
Программное обеспечение для ОС MAC-OS, Linux и Windows (на компакт-диске) |
да |
да |
да |
да |
установлена |
установлено |
|
SMA кабель 1 м |
– |
– |
– |
– |
– |
да |
|
SMA инструмент |
да |
да |
да |
да |
да |
да |
|
Кабель USB (специальная экранированная ЭМС версия) |
да |
да |
да |
да |
установлен |
установлен |
|
Доступные опции (за дополнительную плату) |
|
Опция 002 (высокоточный опорный термокомпенсированный кварцевый генератор 0,5 ppm) |
– |
– |
– |
да |
– |
установлена |
|
Опция 005 (12-битный DDC для сверхчувствительности) |
да |
– |
– |
– |
установлена |
– |
|
Опция 008 (увеличение диапазона частоты 30 МГц. Новый диапазон: 1 Гц–20 МГц) |
да |
– |
– |
– |
установлена |
– |
|
Опция 010 (увеличение диапазона частоты 30 МГц. Новый диапазон: 1 Гц–30 МГц) |
да |
– |
– |
– |
да |
– |
|
Опция 020 (внутренний предусилитель с низким уровнем шума 15 дБ, переключаемый) |
– |
да |
да |
да |
– |
установлена |
|
Опция 20х (широкополосный измеритель максимальной мощности в реальном времени) |
– |
да |
да |
да |
– |
да |
|
Опция UBBV1 (внешний предусилитель 40 дБ 1 МГц-1 ГГц) |
– |
да |
да |
да |
– |
да |
|
Опция UBBV2 (внешний предусилитель 40 дБ DC-8 ГГц) |
да |
да |
да |
да |
да |
да |
|
Дополнительные принадлежности |
|
Блокиратор постоянного тока (защищает вход от напряжения постоянного тока) |
да |
да |
да |
да |
да |
да |
|
Аттенюатор 20 дБ (расширяет диапазон измерения на 20 дБ) |
да |
да |
да |
да |
да |
да |
|
Набор пробников ближней зоны поля PSB1 (пассивные) |
– |
– |
– |
да |
– |
да |
|
Набор пробников ближней зоны поля PSB2 (активные, включая предусилитель UBBV2) |
да |
– |
– |
да |
да |
да |
|
Активный дифференциальный пробник ADP1 (измерение электропроводности) |
да |
– |
– |
да |
да |
да |
|
Датчик вибрации GEO10 (4 Гц–1 кГц) |
да |
– |
– |
– |
да |
– |
|
Датчик вибрации GEO14 (10 Гц–1 кГц) |
да |
– |
– |
– |
да |
– |
|
SMA кабель низких потерь, 5 м или 10 м |
– |
да |
да |
да |
– |
да |
|
Калибровочный резистор (требуется для калибровки уровня шума, SMA) |
– |
да |
да |
да |
– |
да |
|
Сертификат калибровки |
да |
да |
да |
да |
да |
да |
(1) Новое поколение анализаторов спектра в реальном времени до 80 ГГц V5 уже в разработке.
Ориентировочные технические характеристики от 02.07.2012. Серии V4 и HF-XFR доступны с самой последней бета версией программного обеспечения. Бета версия программного обеспечения постоянно усовершенствуется. Некоторая функциональность может быть ограничена и не полностью соответствовать техническим характеристикам (бета версия). Регулярно проверяя обновления на нашем веб-сайте, вы всегда сможете обновлять свой измерительный прибор. Как только будет выпущено программное обеспечение версии V1.0, будут доступны все функции. Диапазон, чувствительность и погрешность могут изменяться в зависимости от частоты, настройки, антенны и используемых параметров. Точность данных основывается на калибровочном эталоне Aaronias в определённых испытательных условиях. Если не указано иначе, данные технические характеристики действительны при соблюдении следующих условий: температура окружающей среды 22 ±3 °C, относительная влажность воздуха 40% – 60%, непрерывный сигнал (CW), определение среднеквадратичного значения.
(2) Отображаемый средний уровень шума V4 при 3,6009 ГГц. Внутренний V4: +20 дБм. Внешний V4 (с опциональным аттенюатором 20 дБ): +40 дБм Стандарт V4: 1 кГц. Только с помощью опции 002 опускается до 200 Гц.
Стандарт NF: 1 МГц. Только с помощью опции 010 до 30 МГц. Стандарт NF: 200 мВ. Только с помощью опционального аттенюатора 20 дБ до 2 В
(3) В зависимости от частоты опция 20x обеспечивает чувствительность до -50?дБм и макс. +10?дБм, с помощью опционального аттенюатора 20 дБ до +30 дБм.

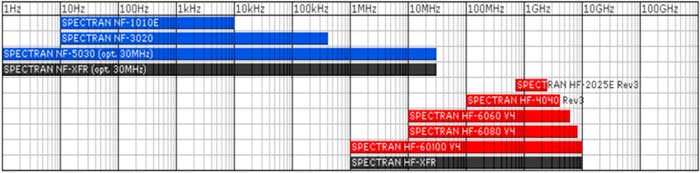

Обзор частот анализаторов спектра SPECTRAN
|
