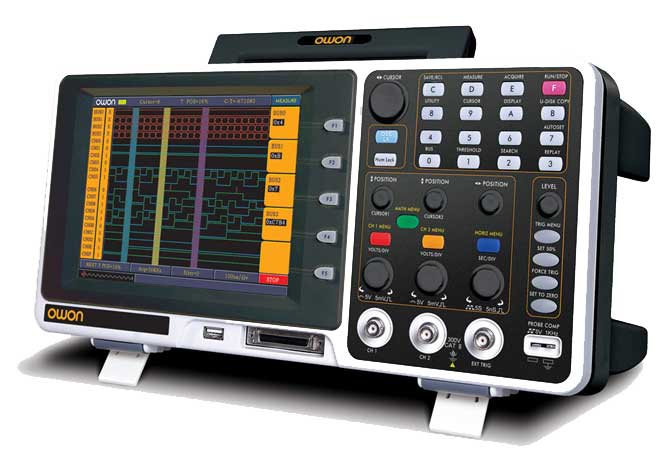

«Измерим Все». Статья: Портативные цифровые осциллографы-мультиметры OWON серии MSO

Два прибора в одном: цифровой запоминающий осциллограф плюс логический анализатор
Полоса пропускания осциллографа: 25 МГц…200 МГц
Максимальная частота дискретизации в реальном времени: до 2 ГГц
Два канала измерения
Глубина памяти до 2 000 000 точек на канал, вертикальное разрешение 8 бит.
Сохранение осциллограмм: 4 осциллограммы (запись/чтение)
Режимы синхронизации: фронт, видеосигнал (PAL, SECAM, NTSC — кадр/строка), попеременный, дополнительный внешний вход синхронизации
Интерполяция sin(x)/x, режим растяжки окна (ZOOM)
Автоматические измерения 20 параметров
Курсорные измерения (дельта U, дельта t)
Математические функции: сложение, вычитание, умножение, деление, быстрое преобразование Фурье
16-канальный логический анализатор в комплекте с логическим пробником
Полоса пропускания логического анализатора: 40 МГц…200 МГц
Память: 4 000 000 тчк/канал
Дисплей: цветной TFT 640?480, диагональ 20 см.
Интерфейс: USB (сохранение данных во внешнее запоминающее устройство)
Батарейное питание (опция)

Технические характеристики

Характеристики осциллографа

Модель

MSO5022S

MSO7102TD

MSO8102T

MSO8202T

Полоса пропускания

25 МГц

100 МГц

100 МГц

200 МГц

Частота выборки в реальном времени

100 Мвыб/с для каждого канала

500 Мвыб/с (для 2 каналов)

1 Гвыб./с (для 1 канала)

1 Гвыб/с (для 2 каналов)

2 Гвыб./с (для 1 канала)

Время нарастания

<=14 нс

<=3,5 нс

<=1,7 нс

Дисплей

19,8 см, цветной жидкокристаллический STN дисплей

20,3 см, цветной жидкокристаллический, 65535 цветов, TFT экран, 640х480 пикселей

Количество каналов

два канала + внешний запуск + логический анализатор

Диапазон временной развертки

5 нс/дел…100 с/дел. с шагом 1-2,5-5

2 нс/дел…100 с/дел. с шагом 1-2-5

1 нс/дел…100 с/дел. с шагом 1-2-5

Погрешность DC (усреднение)

усреднение >16: ±(3% от ИВ + 0,05 дел.) для дельта U

Максимальное входное напряжение

300 В (DC + AC пик)

400 В (DC + AC пик)

Коэффициент ослабления пробника

1Х, 10Х, 100Х, 1000Х

Вертикальная чувствительность

5 мВ/дел…5 В/дел.

2 мВ/дел…10 В/дел.

Погрешность усиления постоянного тока

±3%

Аналого-цифровой преобразователь

разрешение 8 бит, синхронная оцифровка двух каналов

Тип запуска

по фронту, видеосигналом, поочередно

по фронту, видеосигналом, поочередно, по длительности импульса, по скорости нарастания/спада

Автоматические измерения

В_{пик-пик}, В_сред, В_макс., В_мин., В_осн, В_верш, длительность импульса, выбросы на вершине и в паузе, среднеквадратичное значение, частота, период, время нарастания и спада, положительная и отрицательная длительность импульса, положительный и отрицательный коэффициент заполнения, задержка A--B, задержка A--B

Режим выборки

обычный, определение пиков, усреднение

Длина записи

макс. 6000 точек для каждого канала

Макс. 2 000 000 точек

Хранение сигналов

4 сигнала

Математические функции

сложение, вычитание, умножение, деление, быстрое преобразование Фурье

Характеристики логического анализатора

Частота выборки в реальном времени

20 выб./с…200 Мвыб./с

20 выб./с…1 Гвыб./с

Полоса пропускания

40 МГц

200 МГц

Каналы

16

Длина записи

4 000 000 тчк/канал (16 000 тчк/канал, когда частота дискретизации всего 400Мвыб./с)

Входной импеданс

660 кОм ±5% // 15 пФ ±5 пФ

Режим запуска

по фронту, по шине, по шаблону, по последовательности, по длительности

Настройка положения запуска

преждевременное срабатывание, срабатывание посередине, срабатывание с запаздыванием

Пороговое напряжение

±6 В

Диапазон входного сигнала

±30 В

Поиск данных

возможен

Система данных

двоичная, десятичная, шестнадцатеричная

Цифровой фильтр

0, 1, 2 опционально

Хранение настроек

10 настроек

Сохранение в запоминающем устройстве USB

возможно

Общие характеристики

Питание

100…240 В АС скв, 50 Гц CAT III

Батарея

7,4 В, 8000 мАч

Размеры

370 х 180 х 120 мм

Масса

2,1 кг

2,2 кг
