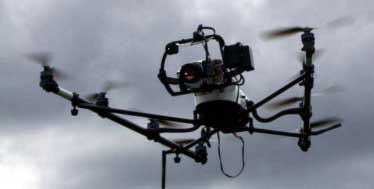

Тепловизионная система PI Lightweight для проведения тепловой аэросъёмки
Полностью радиометрическая проверка в инфракрасном спектре с разрешением 382 x 288 пикселей и длительностью кадров 12 мс

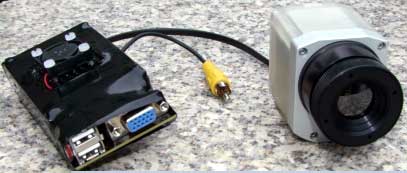

Для теплового анализа применяется тепловизионная система PI LightWeight:
![](RESOURCES/ARTICLE/0000064/4.jpg?ver=1.1.1.1) |
|
- диапазон измерения -20 °C…900 °C
- погрешность ±2% / ±2 °C
- 382 x 288 пикселей, поле зрения 62°,
- 40 мК NETD, длительность кадра 12 мс
- регистрация видеосигнала с частотой 20 Гц в реальном времени через видеовыход
- запись радиометрического сигнала 35 Гц продолжительностью 25 минут на карту microSDHC 16 ГБ
- двухмодульная конструкция с миниатюрной камерой весом 375 г
- питание 8–42 В DC, мощность 8 Вт
|

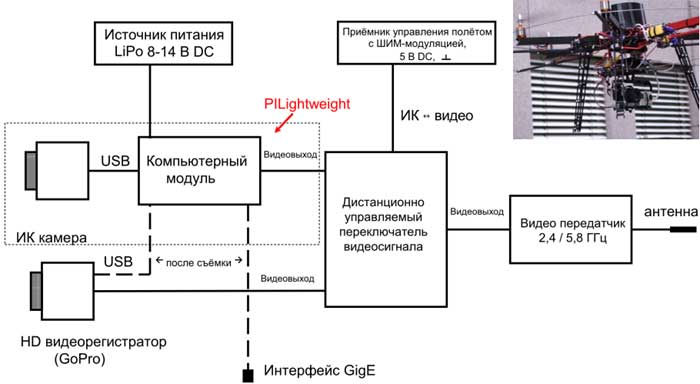

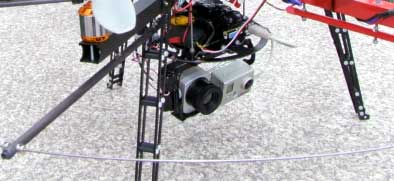

Рекомендуемая интеграция видеосистемы
![](RESOURCES/ARTICLE/0000064/11.jpg?ver=1.1.1.1)
- Соединение GigE для последующей
- выгрузки видеосигнала и - настройки программного обеспечения через «удаленный рабочий стол»
- Операционная система Windows XP Professional
- Требования к компьютеру: 1,6 ГГц Z530, ПЗУ 2 ГБ, ОЗУ 0,5 ГБ
- Поддержка HD видео камеры (GoPro) через дополнительный порт USB
|
|
![7](RESOURCES/ARTICLE/0000064/7.jpg?ver=1.1.1.1)
|
PIconnect – программное обеспечение
![8](RESOURCES/ARTICLE/0000064/8.jpg?ver=1.1.1.1)

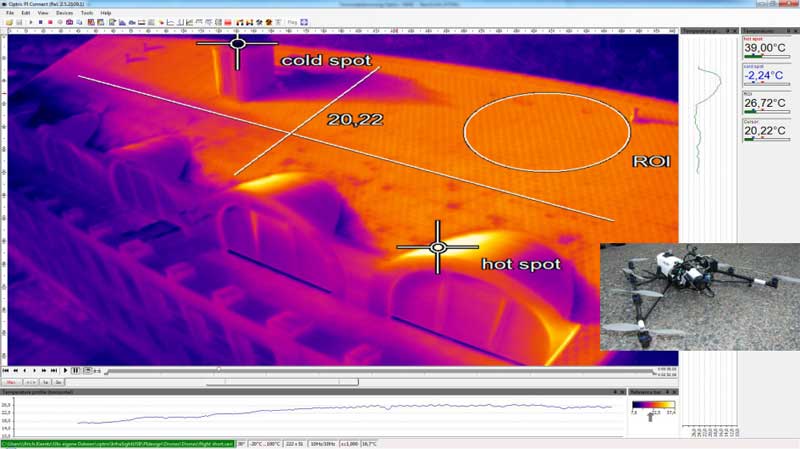

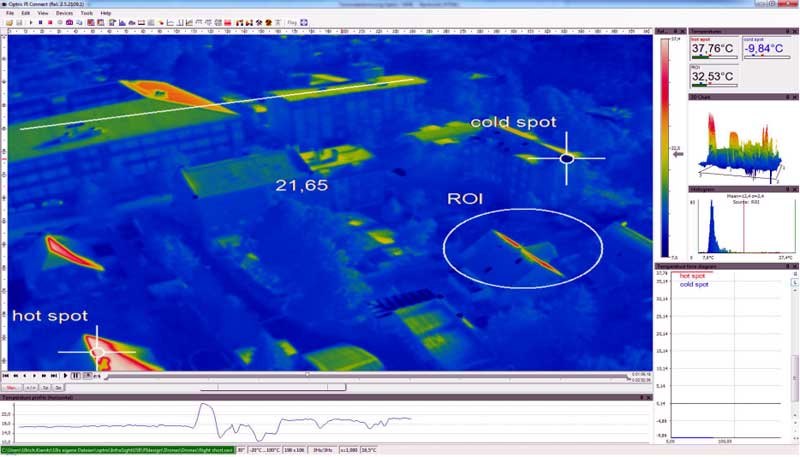

PIconnect – обработка видеосигнала и изображений
![9](RESOURCES/ARTICLE/0000064/9.jpg?ver=1.1.1.1)

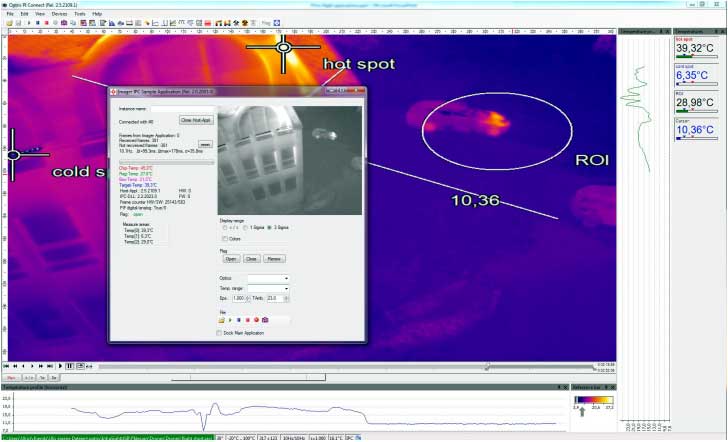

Возможна работа c C++, VBA, Linux, Labview
![10](RESOURCES/ARTICLE/0000064/10.jpg?ver=1.1.1.1)

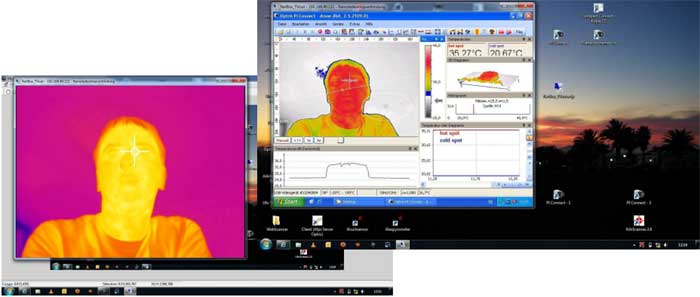

Использование удаленного рабочего стола Windows через двухточечное соединение GigE с фиксированным (альтернативным) адресом TCP/IP v4
![12](RESOURCES/ARTICLE/0000064/12.jpg?ver=1.1.1.1)

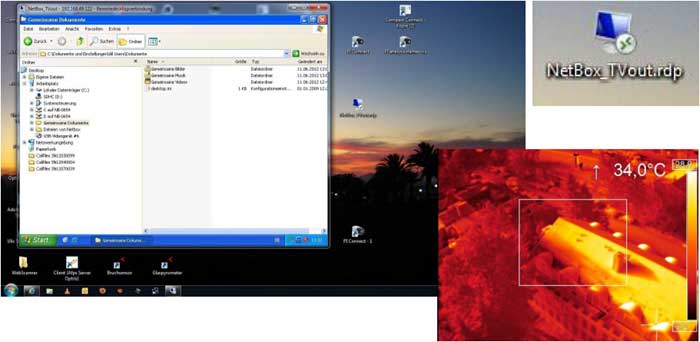

Быстрая передача данных с карты SDHC (и из видеокамеры) в компьютер
![13](RESOURCES/ARTICLE/0000064/13.jpg?ver=1.1.1.1)
|
|
|
